tble：概述

• 要求peripheral的广播包必须出现一个uuid。
• 不要让一个特征同时具有notify、indicate属性。原因：iOS设置notify、indicate用的是一个函数，当属性只有这们中一个时，它会正确设置，如果同时存在，它只会设置indication。
• read、notify区别。1）read时，何时读到数据的发起权在center。notify时，何时读到数据的发起权在peripheral。2）read是一次性猛读，notify是间隔性地小数据实时读。

一、tble架构

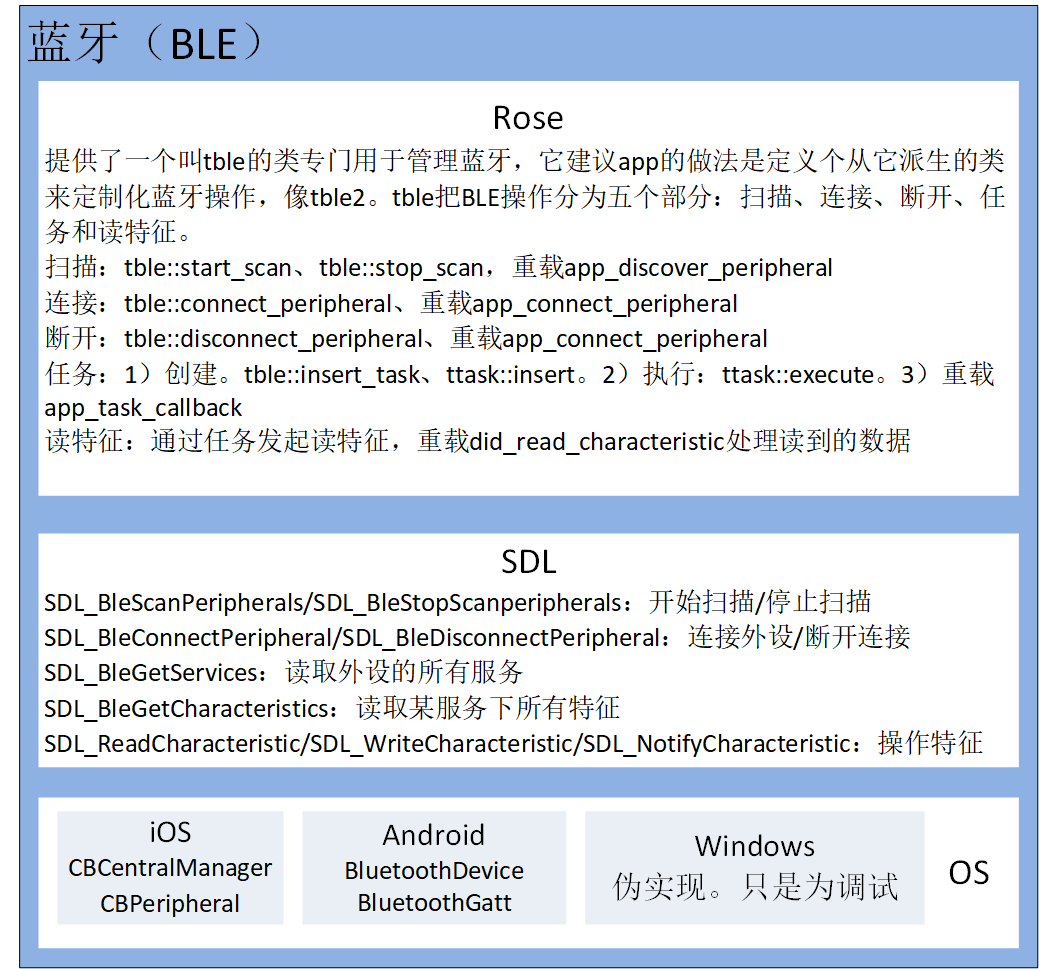

<librose>/ble.cpp实现tble的源码，除tble外，那里还有个tpble。tble针对的是center，tpble针对的peripheral。

在windows，不知道怎么控制蓝牙，在SDL层的部分是个伪实现。按着自个设备的service数据库修改SDL相关源码，这对调试阶段非常有用。

二、反馈机制

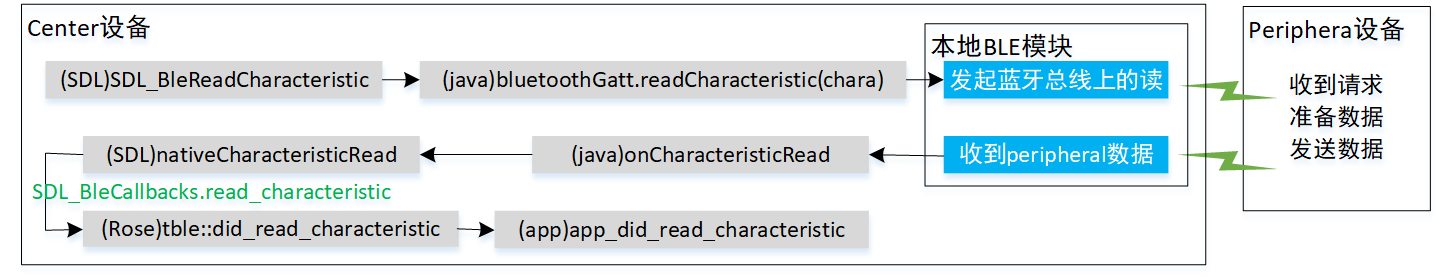

图2显示了Android上的读特征操作。center app调用bluetoothGatt.readCharacteristic向本地ble模块发起read，本地ble模块于是通过蓝牙总线向peripheral发送read请求。同时，readCharacteristic函数也就结束了。在将来等个时刻，center的ble模块从蓝牙总线收到peripheral发来数据，判断出是针对那次read的反馈，调用app提供的回调函数onCharacteristicRead。

读特征要使用反馈机制的根本原因是必须借助蓝牙总线。一旦数据要经过总线收发，就没法确定对端啥时能处理出结果，而你也不可能无限期等下去。因为要依赖蓝牙总线，其它操作也须要反馈机制，像连接、断开、写特征、notify特征。

在图2，为进一步把这反馈告知app，java代码写的onCharacteristic会调用C写的nativeCharacteristicRead，后者则调用SDL_BleCallbacks::read_characteristic。这是一个函数指针，rose在初始化tble时，会让它指向tble::did_read_characteristic。did_read_characteristic则进一步调用app重载的app_did_read_characteristic。

2.1、序列化到主线程

蓝牙总线的传输不确定性导致出现了反馈机制，这里有个问题：反馈发生时，回调的函数是在哪个线程执行？——根据不同操作系统有不同实现，iOS是在主线程，android则不是。

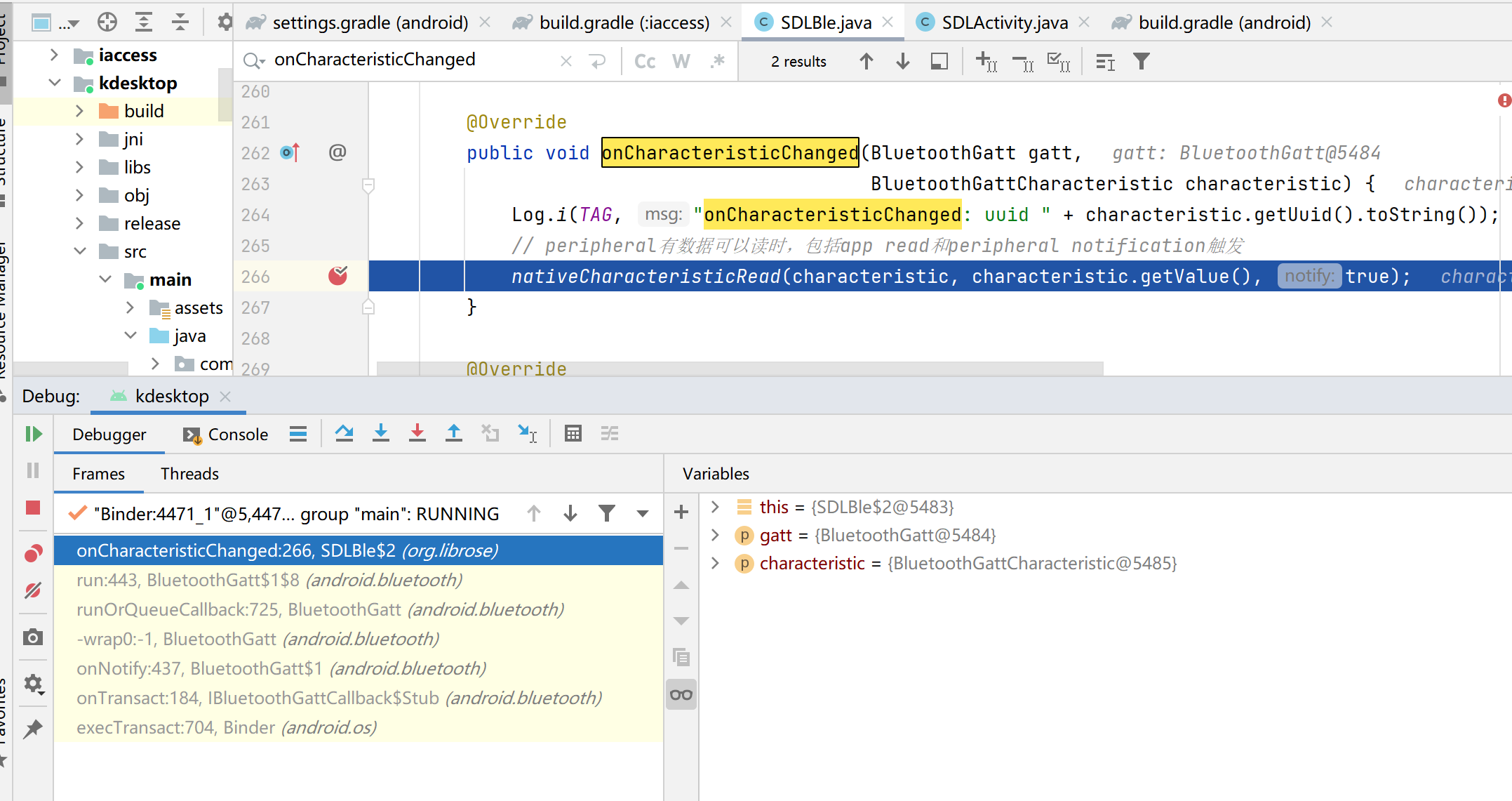

图3是发生notify读反馈实例，反馈函数onCharacteristicChanged是在一个叫“Binder:4471_1”线程内调用，很显然，它不是主线程。

为让代码安全、简洁，要求SDL层调用SDL_BleCallbacks内函数时，都必须运行在主线程。即这个序列化是在SDL实现的，对上层的Rose、app来说，它们看到的是反馈都在主线程执行。

为全面，简单说下Android怎么实现序列化，核心是使用一个存储蓝牙操作的数组：BleDids。

<SDL>/src/peripheral/android/SDL_sysble.c
------
typedef union {
	uint32_t type;
	DidDiscoverPeripheral DiscoverPeripheral;
	DidConnectionStateChange ConnectionStateChange;
	DidServicesDiscovered ServicesDiscovered;
	DidCharacteristicRead CharacteristicRead;
	DidCharacteristicWrite CharacteristicWrite;
	DidDescriptorWrite DescriptorWrite;

	DidPConnectionStateChange PConnectionStateChange;
	DidPCharacteristicRead PCharacteristicRead;
	DidPNotificationSent PNotificationSent;
} BleDid;

#define BLEDID_COUNT	24
static BleDid BleDids[BLEDID_COUNT];

BleDids用于在两线程间共享数据。数组的一个单元对应一个蓝牙操作。让再以读特征为例。

线程：Binder:4471_1

1. 通过JNI规范，java层的onCharacteristicRead调用C函数Java_org_librose_SDLBle_nativeCharacteristicRead。
2. (Java_org_librose_SDLBle_nativeCharacteristicRead)BleDid* did = &BleDids[bledids_wt]，从BleDids取出下一个空闲单元。
3. (Java_org_librose_SDLBle_nativeCharacteristicRead)以当前参数填充did指向的BleDid单元。

线程：主线程

1. app时间片函数event::pump会调用Android_PumpEvents。
2. (Android_PumpEvents)从BleDids取出did，解析出这是nativeCharacteristicRead操作，做适当处理后，调用tble注册的回调read_characteristic。

Binder:4471_1把蓝牙操作写入BleDids，主线程则从BleDids读取操作，从而实现序列化到主线程。

三、操作characteristic(特征)

操作包括write、read、notify、indicate。命名是站在center角度。举个例子，read是center向peripheral读数据。

indicate和notify的区别在于，indicate时，center发数据给peripheral，peripheral收到数据后，需再发应答给center。notify时，center发数据给peripheral，peripheral不必给center任何应答。

这个应答不是上面反馈机制中的反馈。虽然notify没给center应答，但notify依旧有反馈。

write也分为有应答和没有应答。如果有应答，write成功会收到peripheral的确认消息，但是会降低写入速率。

不要让一个特征同时具有notify、indicate属性。iOS设置notify、indicate用的是一个函数，当属性只有这们中一个时，它会正确设置，如果同时存在，它只会设置indicate。

3.1 流程

图2描述了read流程，这里补全其实它操作。知道它们，有助于理解read、notify区别。为直观，用三个特征的uuid作为示例。

• fd01：可写characteristic。
• fd02：可读characteristic。
• fd03：可notify。可notify的特征须要有Descriptor。没有Descriptor，则不能回调app注册的onDescriptorWrite，没了它，很难实现反馈。

notify流程

设置notify阶段

1. (center)app调用gatt.setCharacteristicNotification(chara true)，参数chara是fd03对应的BluetoothGattCharacteristic。
2. (peripheral)ble模块收到修改notification请求，进行设置。
3. (center)ble模块收到notification设置成功，触发反馈，调用app注册的onDescriptorWrite。

收发数据阶段

1. (peripheral)向fd03写入数据。
2. (center)ble模块收到fd03有变动，触发反馈，调用app注册的onCharacteristicChanged。
3. (center)在onCharacteristicRead，app调用characteristic.getValue()得到peripheral写入到fd03的数据。这个数据已经存放了center。

read流程

1. (center)app调用bluetoothGatt.readCharacteristic(chara)，参数chara是fd02对应的BluetoothGattCharacteristic。
2. (center)ble模块把这个读请求发向peripheral。
3. (peripheral)调用app的onCharacteristicReadRequest。
4. (peripheral)在onCharacteristicReadRequest，调用bluetoothGattServer.sendResponse(..., characteristic.getValue())，把fd02当前数据发向center。
5. (center)ble模块收到fd02有可读数据，触发反馈，调用app注册的onCharacteristicRead。
6. (center)在characteristic.getValue()，app调用characteristic.getValue()得到peripheral写入到fd02的数据，这个数据已经存放在center了吗？

小结下notify、read区别。

• read时，何时读到数据的发起权在center。notify时，何时读到数据的发起权在peripheral。
• read是一次性猛读，notify是间隔性地小数据实时读。设想有一个体温计，每隔5秒测一次温度，测出的数据会放到本地缓存。同时，如果有center连接，可以每隔5秒发新测的温度到center。对center来说，如果想知道历史温度，那就用read，一次性猛读。如果想实时监控温度，就用notify，

write流程

1. (center)app调用bluetoothGatt.writeCharacteristic(chara)，参数chara是fd01对应的BluetoothGattCharacteristic，并且已调用characteristic.setValue(value)把要写到periphral的数据放进该chara。
2. (center)ble模块把这个写请求发向peripheral。
3. (peripheral)调用app的onCharacteristicWriteRequest，参数“byte[] requestBytes”表示写入的数据。
4. (center)ble模块认为已把数据写向fd01了，触发反馈，调用app注册的onCharacteristicWrite。

四、控制协议公开的蓝牙设备

如果是用容器加蓝牙小程序这种模式，而且容器代码开源，那么不管编写小程序用什么语言，该蓝牙设备的控制协议必然会是透明的。举个例子，launcher这个app是容器，蓝牙灯以小程序方式融入launcher。由于launcher开源，而小程序是以着调用launcher提供的蓝牙api实现自已功能，那么即使小程序编写语言是反汇编都有难度的C，破解者只要监控launcher那些被调的api时序、以及传入什么参数，就能推出控制蓝牙逻辑，进而小结出它的控制协议。

一旦公开蓝牙设备的控制协议，这就遇到个安全性问题：陌生人扫到这个peripheral，如何防止他按公开的协议控制这peripheral？——想到方法是加密。

一种方法，发送发将数据加密，将收方解密。这有个疑问，假设加密算法用的是aes，一些性能不高的单片机是否留有性能冗余下处理aes加密、解密。二是真有必要每次都做这么严格的数据加密吗。举个例子，要控制灯的开和关，数据可能只是一字节，不让别人知道1表示开、0表示关，真有那么必要。

个人想到另一种方法，这正是launcher中rdpd这peripheral在用的，rdpd协议参考“Leagor IP Discovery Protocol(LIPDP)”。把协议中命令分为两类：非敏感命令和敏感命令。对非敏感命令，peripheral对它们不做执行条件检查，像rdpd中的查询IP，即使陌生人知道这机器人IP，反正也进不了这机器人所在的局域网。对敏感命令，像rdpd的获取wifi列表，连接wifi，删除某个wifi，则要求center须要提供一个访问密码(rdpd把这密码称为蓝牙密码)，只有密码核验通过了，才能执行这些命令。另外，所有命令的请求、应答用的是明文，不做任何加密。

这种方法对peripheral多了几个要求。

1. peripheral须要有地方能修改蓝牙密码。长使时间使用一个密码是不安全的，只要center认为须要，随时要能修改这密码。修改就是存储一个新密码到peripheral，让peripheral认为它才是接下的正确密码。rdpd是靠luancher在界面提供个按钮进行修改。对蓝牙灯，没有操作界面，可能得通过蓝牙命令进行修改。
2. center连上peripheral后，协议须要有命令让center传下蓝牙密码，以便让peripheral进行校验，成功后进入可执行敏感操作状态。在rdpd，这是通过updateip_req实现的。
3. peripheral须要有地方能复位蓝牙密码。center可能忘了当前peripheral存储的是什么密码，须要有方法让复位到一个已知密码。rdpd是靠luancher在界面提供个按钮进行修改。对蓝牙灯，没有操作界面，又不知道蓝牙密码，没法通过命令复位，可能得要靠硬件，像长按复位按钮5秒，恢复密码到“123456”。

使用tble的launcher、kdestkop都是开源的，意味着用它写的蓝牙小程序，它们对应设备都是公开的控制协议。
