一、参考资料
“微软开发者文档中心”有详细RDP文档。如果嫌在线看麻烦，可在“Protocols”下载微软打包好的zip。
[MS-RDPBCGR]: Remote Desktop Protocol: Basic Connectivity and Graphics Remoting。要没意外，它应该是第一篇要看的RDP文档。
[MS-CSSP]: Credential Security Support Provider (CredSSP) Protocol。为了安全，RDP使用的是SSL增强版协议：CredSSP。图1指出了CredSSP何时被使用。
[MS-RDPECLIP]: Remote Desktop Protocol: Clipboard Virtual Channel Extensio。RDP以着静态虚拟通道方法扩展出更多功能，剪贴板可说是必须支持的扩展通道（通道名：cliprdr）。
二、顶层逻辑
可把整个client归为四个步骤。一是解析命令行参数，二是连接server、启动后台线程，三是不断运行、直到核心线程结束，四是退出app。
2.1 解析命令行参数
int freerdp_client_settings_parse_command_line(rdpSettings* settings, int argc, char** argv, BOOL allowUnknown);
freerdp_client_settings_parse_command_line负责从argc、argv解析命令行参数，结果存储在rdp_settings类型的变量context->settings。
/u:macbookpro15.2 /p:000000 /v:192.168.1.102
以上是三个命令行必须给出的参数。/u、/p分别指示了要登陆到server的账号和密码，/v是server的IP地址。经过解析，形成的settings是以下样子。
struct rdp_settings {
UINT32 ServerPort: 3389
char* ServerHostname: 192.168.1.102
char* Username: macbookpro15.2
char* Password: 000000
...
char* HomePath: C:\Users\ancientcc
char* ConfigPath: C:\Users\ancientcc\AppData\Roaming\freerdp
};由于命令行没给出RDP端口，用默认的3389。
2.2 连接server、启动后台线程
int freerdp_client_start(rdpContext* context)
它会调用wfreerdp_client_start，后者主要执行3个任务。
- 调用RegisterClassEx注册Windows窗口。
- 创建并运行键盘输入处理线程：wf_keyboard_thread，句柄赋给keyboardThread成员变量。
- 创建并运行client核心处理线程：wf_client_thread，句柄赋给thread成员变量。它的运行过程基本就是client的整个生命周期。
为什么FreeRDP没把主线程作为核心线程？猜测是和3389端口用阻塞式读写有关。当使用阻塞式，并且不能保证网络质量一直很好，就会导致主线程阻塞，从而造成界面上非常不好的用户体验。
2.3 不断等待，直到核心线程wf_client_thread退出
核心线程调用freerdp_connect连接server后，就进入while循环。一旦退出while循环，意味着线程结束。
while (1) {
DWORD tmp = freerdp_get_event_handles(context, &handles[nCount], 64 - nCount);
...
if (MsgWaitForMultipleObjects(nCount, handles, FALSE, 1000, QS_ALLINPUT) == WAIT_FAILED) {
break;
}
if (!freerdp_check_event_handles(context)) {
if (client_auto_reconnect(instance)) {
break;
}
}
quit_msg = FALSE;
while (PeekMessage(&msg, NULL, 0, 0, PM_NOREMOVE)) {
...
}
if (quit_msg) {
break;
}
}freerdp_check_event_handles是主要处理函数，内部依次调用freerdp_check_fds、freerdp_channels_check_fds。
freerdp_check_fds。检查端口(主要是3389)是有否要接收的数据，有就接收并处理。数据包括图像（Server Fast-Path Update PDU发来）、虚拟通道PUD（像server执行“粘贴”产生File Contents Request的Virtual Channel），等。可能要支持好多个虚拟通道，它在收到虚拟通道PUD、提取出通道私有数据后，不是立即执行私有动作，而是把私有数据封装到一个wStream，接着创建一个wMessage，让wMessage,wParam指向这个wStream，最后调用MessageQueue_Dispatch投递到该通道的消息队列（剪贴板是rdpdrPlugin.queue）。至于后绪私有处理，每个通道有个专门线程（剪贴板是rdpdr_virtual_channel_client_thread），它从消息队列取出消息，并处理。
虚拟通道线程不是在收到server发来的MCS Connect Response PDU with GCC后就立即创建，而是要等到连接完成后的freerdp_channels_post_connect。
不论是在wf_client_thread内处理，还是通道专门线程内处理，处理后如果须要向server发应答，像File Contents Request须要有File Contents Response，并不是立即发送，而是形成消息(wMessage)，然后调用MessageQueue_Dispatch投递到消息队列channels->queue（类型：wMessageQueue）。
freerdp_channels_check_fds。从channels->queue取出消息，并逐个处理。
执行freerdp_check_event_handles处理完socket事件后，调用PeekMessage处理操作系统消息。
2.4 退出app
int freerdp_client_stop(rdpContext* context); void freerdp_client_context_free(rdpContext* context);
freerdp_client_stop断开和server连接，freerdp_client_context_free释放相关资源。
三、连接阶段
freerdp_connect会依次调用四个函数，rdp_client_connect、wf_post_connect、freerdp_channels_post_connect（创建虚拟通道线程）和update_post_connect。第一个函数rdp_client_connect处理了图1的整个过程。
图1左侧是FreeRDP中函数，rdp_client_connect用状态机管理整个连接过程。进入rdp_client_connect时的状态是CONNECTION_STATE_INITIAL。调用winpr_InitializeSSL、nego_init后进入CONNECTION_STATE_NEGO，这中间没有任何网络收发。nego_connect会创建连接向3389的会话socket，然后以着非加密TCP发送CR请求，并处理CC应答。最后发送第一个NLA请求，之后状态机进入CONNECTION_STATE_NLA。后面就是一个while循环，直到连接完成进入CONNECTION_STATE_ACTIVE。

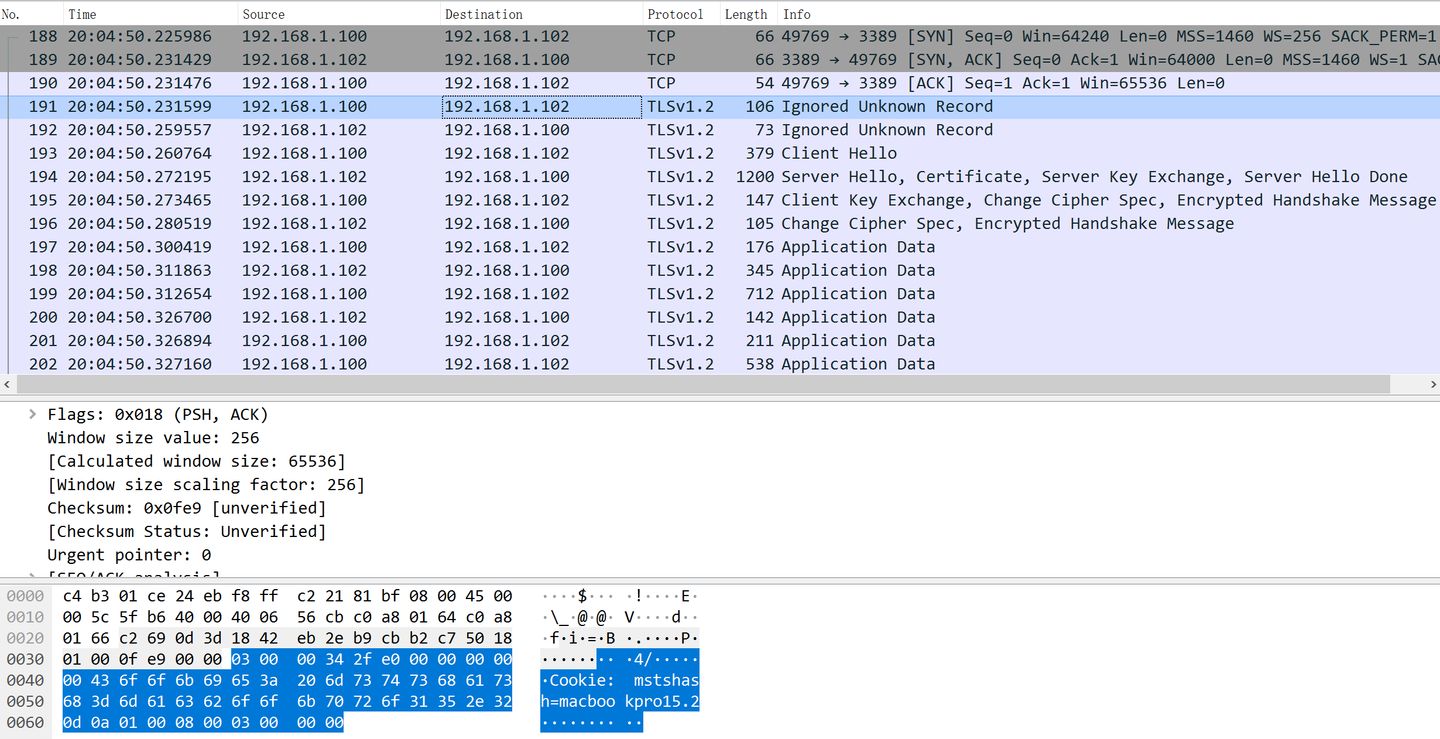

对连向3389的连接，FreeRDP把它设为阻塞模式，并要求接收缓冲区字节数至少32K。图2是用wireshark抓取的最前几个包，client是192.168.1.100，server是192.168.1.102。
- 191：X.224 Connect Request。连接阶须发的第一个包：简称CC。server返回CR。当中数据以原值发送，不知为何wireshark把它们显示为TLSV1.2。
- 193：tls_do_handshake。SSL握手协议中Client Hello
- 195：tls_do_handshake。SSL握手协议中Client Key Exchange, Change Cipher Spec, Encrypted Handshake Message
- 197：(CredSSP)TSRequest [SPNEGO token]。CredSSP协议的第一个包。此包开始发送的数据经过SSL加密。
- 199：(CredSSP)TSRequest [SPNEGO encrypted (client hash of public key)]。
- 201：(CredSSP)TSRequest [SPNEGO encrypted (user credentials)]。
- 203：MCS Connect Initial PDU with GCC Conference Create Request
四、接收图像、发送输入事件
RDP目标是实现用户(client)和远程计算机系统(server)间交互，方法是通过将图像数据从server传输到client，并将输入事件从client传输到server，然后server“回放”这些事件。图像和输入事件就构成了RDP要传输的基础数据，这里说下它们在client是如何产生，并如何处理。输入事件分成鼠标和键盘。
4.1 图像
来自于server发来的Fast-Path Update PDU，freerdp_check_fds负责接收并处理，参考“2.3 不断等待，直到核心线程wf_client_thread退出”。处理方法是解析当中的各个矩形，然后渲染到client窗口。
4.2 鼠标
client核心线程执行“while (PeekMessage(&msg, NULL, 0, 0, PM_NOREMOVE))”，提取出鼠标相关消息，像表示鼠标移动的WM_MOUSEMOVE。根据相关参数形成Client Fast-Path Input Event PDU，并发向server。
4.3 键盘
wf_keyboard_thread键盘线程执行“while ((status = GetMessage(&msg, NULL, 0, 0)) != 0)”，提取出键盘相关消息，像表示按下按键的WM_KEYDOWN。根据相参数形成Client Fast-Path Input Event PDU，并发向server。
五、通道
通道分内置通道和虚拟通道。内置通道固定两个：I/O通道（I/O Channel）和消息通道（Message Channel），虚拟通道是有专门pdf定义的扩展通道，像剪贴板(cliprdr)、设备重定向(rdpdr: RDP Device Redirector)。
通道有两种重要属性，一是通道名称，二是通道号（也叫通道标识）。
虚拟通道才有通道名称，名称必须是ANSI，并且最长7个字符。通道名称由扩展功能内定，比如要用于剪贴板的必须叫“clipdr”，server收到名称“clipdr”的通道后，就自动把这条通道的功能设为剪贴板。
所有通道都有通道号，对client来说，所有通道号来自server。固定和虚拟通道的所有通道号来自server发来的MCS Connect Response PDU with GCC。其中I/O和虚拟通道来自Server Network Data，消息通道来自Server Message Channel Data。对通道号，除固定和虚拟通道，还存在个叫initiator的，可认为是此次MCS会话的数字标识，它来自发送Join Request前会收到的MCS Attach-User Confirm PDU。下面以图3中有三条虚拟通道场景为例，加深理解server如何知道此次要用哪些虚拟通道，以及client如何收到通道号。
在连接阶段，client向server发Client MCS Connect Initial PDU with GCC Conference Create Request，告知自个有什么功能时需提供要使用的虚拟通道信息，具体是放在Client Network Data部分。
03 c0 2c 00: header。0xc003表示头是CS_NET，后面长度是44字节。4字节header，4字节虚拟通道数，36字节是3个通道的信息。 03 00 00 00: 通道数。有3个虚拟通道。 72 64 70 64 72 00 00 00 00 00 80 c0: 第一条通道。名称rdpdr，options=0xc0800000。 72 64 70 73 6e 64 00 00 00 00 00 c0: 第二条通道。名称rdpsnd，options=0xc0000000。 63 6c 69 70 72 64 72 00 00 00 a0 c0: 第二条通道。名称cliprdr，options=0xc00a0000。
server收到MCS Connect Initial PDU with GCC Conference Create Request，回应MCS Connect Response PDU with GCC Conference Create Response，在Server Network Data部分指出了这些虚拟通道要被赋与的通道号。另外在MCSChannelId给出了I/O通道的通道号。I/O通道号可能总是1003，于是FreeRDP没有从这取值，而是直接用宏MCS_GLOBAL_CHANNEL_ID。也是在这个PUD，“Server Message Channel Data”给出了消息通道的通道号。
在client要把通道加入到此次会话前，client还须要从MCS Attach-User Confirm PDU解析出initiator通道号。有了所有通道号后，client调用Join Request PDU加入指定通道，每加一条，server回应一个Join Confirm PDU，1次initiator加5个通道就有6对Join Request/Confirm PUD。FreeRDP加入这些通道的次序：initiator、I/O通道、消息通道、虚拟通道。
虚拟通道是RDP提供的可扩展传输机制的核心，具体如何实现扩展，让分析一种常用虚拟通道：剪贴板。
六、剪贴板扩展(cliprdr)
剪贴板是双向实现。即在client复制后，可粘贴到server；同样的，在server复制后，可粘贴到client。正是这原因，[MS-RDPECLIP] Figure 2: Data transfer using the shared clipboard在描述数据传输序列时，标签用的是Shared Clipboard Owner和Local Clipboard Owner，而不是client和server。下面的示例假设在client复制，粘贴到server。
6.1 client执行“复制”
图5是复制“pixels-0”、“pixels-1”这两个文件。执行复制后，client向server发出Format List PDU。
02 00 00 00 4c 00 00 00: header。msgType: 0x0002, msgFlags: 0x0000, dataLen: 0x4c a7 c0 00 00 --> 57 00 00 00: 第一种格式。formatId=0xc0a7, name=FileGroupDescriptorW 7f c0 00 00 --> 73 00 00 00: 第二种格式。formatId=0xc07f, name=FileContents
CB_USE_LONG_FORMAT_NAMES标记影响Format List PDU如何编码格式中的name，是使用Short Format还是Long Format，“true”时使用Long Format，否则Short Fomrat。它们区别是fomrat中的name字段。Long时会传整个name，Short传固定15字符，不足15的补0，超过15的截断。Short时pdf写32字节的依据是(15 + 1) * 2。1是终止字符，2是因为unicode。目前来说，CB_USE_LONG_FORMAT_NAMES一般总是“true”。
formatId值以及name是怎么来的？它们和操作系统如何实现剪贴板密切相关，示例运行在win10，就直接来自Winapi，像RegisterClipboardFormat、EnumClipboardFormats、或GetClipboardFormatNameA。可得出结论，对同样的“File List”，Win10上是(0xc0a7, FileGroupDescriptorW)，到linux、Android、iOS可能就不这个了，这就造成一个问题，双方怎么知道这是“File List”？
Within the context of the Remote Desktop Protocol: Clipboard Virtual Channel Extension, the File List format type uses the following hard-coded Clipboard Format name: "FileGroupDescriptorW". --[MS-RDPECLIP] 1.3.1.2 Clipboard Format。
RDP硬性规定是File List时，name必须是“FileGroupDescriptorW”，至于此时的id不作限制。于是FreeRDP借用了一个叫formatMapping的结构，来保存是同一格式name时，双方是什么id。
从图7可以看出，对name=FileGroupDescriptorW时，远端用的id是0xc0f7，本地用的是0xc0a7。就是这么奇怪，同样是win10，同样是FileGroupDescriptorW，电脑A得出id是0xc0a7，B还可能是0xc0f7。而且对电脑A，这次启动是0xc0a7，下次就可能变成0xc0a6。不要幻想对同一操作系统，FileGroupDescriptorW对应的formatId是不变值。
流程上说，发出Format List PDU目的是要让server知道，剪贴板可以用了，内容是文件。server收到pdu后，解析出剪贴板数据，并“复制”到本地剪贴板，应答Format List Response PDU。因为内容是文件，当在桌面或资源管理器右健弹出菜单时，“粘贴”可用。打个某个文件，文件内右键弹出菜单时，“粘贴”则不可用了。
6.2 server执行“粘贴”
示例执行“粘贴”后，要触发10(2+4+4)个PDU。
6.2.1 Format Data Request
04 00 00 00 04 00 00 00: header。msgType: 0x0004, msgFlags: 0x0000, dataLen: 0x4 a7 c0 00 00: requestedFormatId=0xc0a7
requestedFormatId=0xc0a7，表示server接下要粘贴的格式是“FileGroupDescriptorW”，即希望得到文件的描述信息。对此client须要把文件描述信息通过Format Data Response PDU发送给server。
6.2.2 Format Data Response PDU
05 00 01 00 a4 04 00 00: header。msgType: 0x0005, msgFlags: 0x0001, dataLen: 0x4a4
数据太多，截图还没能够显示完第一个描述符。高亮部分是第一个文件的文件名，CLIPRDR_FILEDESCRIPTOR留给文件名固定是259个有效字符加一个终止字符。
client根据request指定的requestedFormatId=0xc0a7在剪切板中找到指定格式资源，依据之前“复制”的内容，它须要返回pixel-0、pixel-1这两个文件的描述。文件描述是CLIPRDR_FILEDESCRIPTOR结构，包括该文件时间戳、文件长度、短文件名。这里要记住，第一个文件是pixel-0，第二个文件是pixel-1，接下的File Contents Request中的lindex字段须要遵从这个次序。
6.2.3: lindex=0时获取文件长度File Contents Request PDU
08 00 00 00 18 00 00 00: header。msgType: 0x0008, msgFlags: 0x0000, dataLen: 0x18 01 00 00 00: streamId=1 00 00 00 00: lindex=0 01 00 00 00: dwFlags=0x1(FILECONTENTS_SIZE) 00 00 00 00 00 00 00 00: nPositinLow=0, nPositinHigh=0 08 00 00 00: cbRequested=8。
dwFlags是FILECONTENTS_SIZE，表示此次要获取的是文件长度。streamId是唯一标识，它怎么来的？——由发出File Contents Request PDU一方产生，唯一要求是唯一，因为唯一，当后面收到File Contents Response PDU后，由内中的streamId可知道它是回向哪个Request。举个例子，wfreerdp.exe用了CliprdrStream这个对像的指针。随后的File Contents Response PDU中的streamId须保持是同一值，表示那个reponse这回这个request的。lindex是此个资源在Format Data Response PDU中返回的FILEGROUPDESCRIPTOR数组中的索引，此处是0，即要获取pixel-0的文件长度。
6.2.4: lindex=0时返回文件长度File Contents Response PDU
09 00 01 00 0c 00 00 00: header。msgType: 0x0009, msgFlags: 0x0001, dataLen: 0xc 01 00 00 00: streamId=1 10 40 00 00 00 00 00 00: requestedFileContentsData=8
requestedFileContentsData部分存的是文件长度，pixel-0正是16400字节。
6.2.5: lindex=0时获取文件内容File Contents Request PDU
08 00 00 00 18 00 00 00: header。msgType: 0x0008, msgFlags: 0x0000, dataLen: 0x18 01 00 00 00: streamId=1 00 00 00 00: lindex=0 02 00 00 00: dwFlags=0x2(FILECONTENTS_RANGE) 00 00 00 00 00 00 00 00: nPositinLow=0, nPositinHigh=0 00 01 00 00: cbRequested=65536。
nPositin=0、dwFlags是FILECONTENTS_RANGE，表示此次要获取的是从位置0开始的文件内容，最多读取65536个字节。lindex是0，即要获取pixel-0的文件内容。
6.2.6: lindex=0时返回文件内容File Contents Response PDU
09 00 01 00 14 40 00 00: header。msgType: 0x0009, msgFlags: 0x0001, dataLen: 0x4014
高度4字节是streamId=1，后面的16400字节正是pixel-0文件的内容。
6.2.7: lindex=1时获取文件长度File Contents Request PDU
参考6.2.3。lindex换成1，希望改为获取pixel-1文件长度。由于换了另外个资源，stremId也可能跟着变。
6.2.8: lindex=1时返回文件长度File Contents Response PDU
参考6.2.4。lindex换成1，改为返回pixel-1文件长度。
6.2.9: lindex=1时获取文件内容File Contents Request PDU
参考6.2.5。lindex换成1，希望改为获取pixel-1文件内容。
6.2.10: lindex=1时返回文件内容File Contents Response PDU
参考6.2.6。lindex换成1，改为返回pixel-1文件内容。
综上所述，在执行“粘贴”时，RDP是通过剪贴板格式（requestedFormatId）找出要粘贴的是哪个资源。对一种格式，剪贴板中只会最多存在一个资源，当然，这个资源可以是多个文件，像File List。要粘贴某个文件，至少要发两个File Contents Reqeust PUD，一是获取文件长度，二是获取文件内容，一旦文件长度超过65536字节，就要发多个获取内容的PUD。
6.3 可能存在的BUG
FreeRDP client处理剪贴板有个BUG：client复制文件到server时正常，但从server复制文件到client时只创建了文件，没有复制回内容。以下通过修改CliprdrStream_New解决这BUG。
static CliprdrStream* CliprdrStream_New(ULONG index, void* pData, const FILEDESCRIPTORW* dsc)
{
...
if (((instance->m_Dsc.dwFlags & FD_FILESIZE) == 0) && !isDir) {
// Format List Response PUD得到的FILEDESCRIPTORW中，文件长度字段是0，于是专门发一个File Contents Request PDU去得到文件长度。
/* get content size of this stream */
if (cliprdr_send_request_filecontents(clipboard, (void*)instance, instance->m_lIndex, FILECONTENTS_SIZE, 0, 0, 8) == CHANNEL_RC_OK) {
success = TRUE;
}
instance->m_lSize.QuadPart = *((LONGLONG*)clipboard->req_fdata);
free(clipboard->req_fdata);
} else {
// Format List Response PUD得到的FILEDESCRIPTORW已给出文件长度。但源码少了以下这两个赋值，导致instance->m_lSize值总是0，没有准确反映出文件长度。或许吧，即使FILEDESCRIPTORW已有文件长度，最好还是再发File Contents Request。至少mstsc.exe是这么做的。
instance->m_lSize.LowPart = dsc->nFileSizeLow; // fixed
instance->m_lSize.HighPart = dsc->nFileSizeHigh; // fixed
success = TRUE;
}
...
}
七、读取一h264编码帧时的调用栈实例
图14来自自写的kdesktop，kDesktop是个在freerdp源码上改出的rdp客户端。一直到rdpgfx_decode_AVC444，都是freerdp函数。图中显示了rdpgfx_decode_AVC444快要结束时，和h264编码相关的两个变量。一个是h264.bitstream[0].data，指示存储一帧h264编码的数据块地址，另一个是h264.bitstream[0].length，指示该数据块字节数。对kdesktop，有了这编码帧后，调用webrtc提供的h264模块解码该帧，在windows，webrtc用的是ffmpeg。
从图14可看出，接收并解码h264编码图像是在drdynvc_virtual_channel_client_thread线程。从该调用栈，也能看到函数rdpgfx_on_data_received在当中的位置。
