玩偶控制板

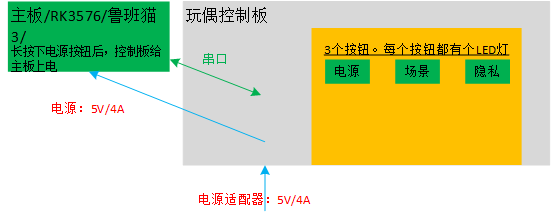

• 第一版玩偶不带电池，需外接5V/4A适配器供电。
• 玩偶控制板要能控制主板的开和关，目前画的控制板从串口取电是错的。关于控制板如何取电，等散热问题有结果后，再确定。

一、概述

{控制板电源来自主板，电压5V，电源和地在4根串口线中。}

控制板和主板的通信串口。4线次序：5V、GND、RXD、TXD（此处RXD、TXD是控制板视角）。用4pin的1.25mm母口。

• 初始上电后(待机状态)。1)LED灯，只控制板的电源LED灯亮，显示红色。2）除电源按钮外，其它按钮按下不会有反应。
• 用户按下“电源”按钮（不论长按还是短按）(工作状态)。１）给主板上电，２）电源LED灯显示绿色。4）开始发串口“读状态信息报”，间隔1秒。对此时的“读状态信息报”，目的是要让主板知道正用的是哪厂家哪型号产品，场景（参数5）、隐私（参数6）按钮都填0。
• 长按按下“电源”按钮。断开主板，电源LED灯显示红色，其它LED灯来掉。即让和初始上电时一样进入待机状态。

主板上电初始化完成后，会发串口协议中“控制LED指示灯”命令，控制“场景”、“隐私”这两个LED是亮还是暗。

对“电源”、亮或灭全由控制板控制。对“场景”、“隐私”，除了关机（长按按下“电源”按钮）时控制板要主动灭掉（此时主板已断电，没法发“控制LED指示灯”），其它时间取决于主板发来的“控制LED指示灯”命令。

1.3 台灯上按钮(3)

1. 电源开/关（控制板控制，只长按）。按下它时，发现正在待机，给主板供电等，设备进入工作状态。否则断掉主板等，设备进入待机状态。断电时，要同时熄灭除电源外的其它LED灯。
2. 场景（“读状态信息报”告知主板此按钮按下）。按下按钮，切换到下一个场景。详细见“三、场景、隐私按钮”。
3. 隐私（“读状态信息报”告知主板此按钮按下）。按下它时，正处于隐私保护，就解除保护。否则进入保护。详细见“三、场景、隐私按钮”。

1.3 LED指示灯(5)

1. 3个按钮各一个LED灯。另外两个用于眼睛啥 的。
2. “电源”按钮下的LED灯状态由控制板完全控制。
3. “控制LED指示灯”控制除电源外的其它LED灯。
4. 对LED灯颜色，“电源”有红（待机状态）、绿（工作状态）两色，其它蓝色。

长按的生效时刻是在按着时，短按生效时刻是在松开时。以“场景”为例，按着“场景”按钮，到长按时长了，生效，发场景按钮值是2的”读状态信息报“。松开时刻，如果此次已满足长按，啥也不做，否则认为是短按，发场景按钮值是1的”读状态信息报“。

用户按下场景、隐私按钮时，不管之前是什么状态，控制板点亮对应LED指示灯（让用户看到按钮按下了）。等可以满足短按或长按了，发出“读状态信息报”。主板收到这个“读状态信息报”后，处理此按下事件，结束时会根据当前状态，灭掉或点亮对应LED灯

二、串口协议（Leagor LAMP Control Protocol）

2.1 基本格式

通信参数：8，N，1

波特率：  9600、115200、230400。控制板决定选哪个波特率。

命令帧基本格式

帧头    长度   命令类型   参1  参2   。。。  参n   校验
0x07

长度字节包括命令类型及后面的各参数（参1~参n），但不含长度本身和校验和。

校验字节为包含长度字节、命令类型、各参数（参1~参n）的字节和（模256）。注意，不包含帧字头节(0x07)。对应下面代码，变量i是从1开始。

uint8_t calculate_sum(const uint8_t* data, int len)
{
	uint32_t sum = 0;
	for (int i = 1; i < len; i ++) {
		sum += data[i];
	}
	return sum & 0xff;
}

以下是一个“控制LED指示灯”命令示例：0x03 0x23 0xff 0x01 --> (校验和)0x26

2.2 读状态信息报（控制板 –>主板）

示例：设备是纽兰斯顿的A型台灯，当前色温是索引2，查色温数组是4400K。当前亮度是60%。此刻隐私按钮发生了长按，场景按钮则没按下事件。

• 产家编码、产品编码。这套协议可能会用于多种型号产品。产家编码1表示纽兰斯顿，产品编码1表示纽兰斯顿的A型台灯。
• “色温”指示当前灯泡正用的色温。值见下面的“改色温”命令。当正处于渐变时，填写要变到的色温。
• “亮度”指示灯亮着的百分比，值范围0到100。当正处于渐变时，填写要变到的亮度。处于“0亮度状态”时，值填0。
• “xx按钮”指示此刻xx按钮的按下情况。0表示没按下事件，1表示发生短按，2表示发生长按。

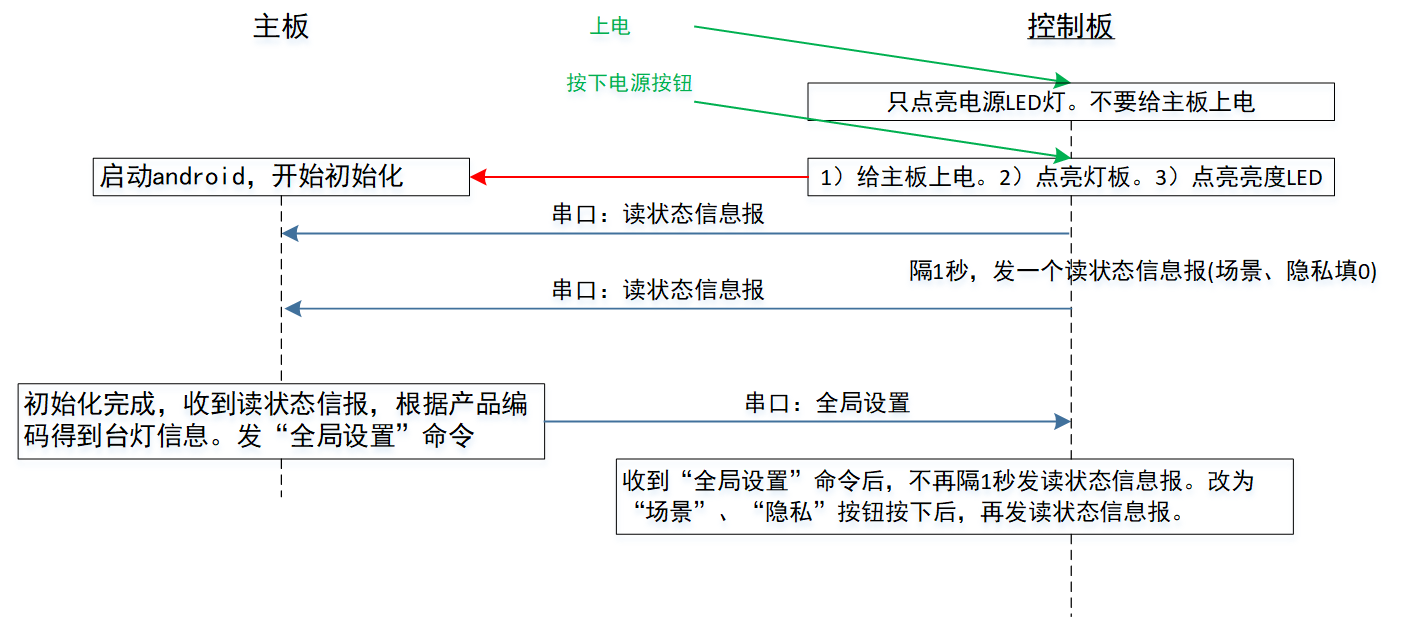

上电后，没收到主板的“全局设置”命令前，按1Hz（间隔一秒）发这条状态报告，此时“xx按钮”两参数填0。为什么一开始间隔一秒？那段时间主板还在初始化中，这须要数秒。主板初始化完成，成功收到一条读状态信息报后，便会发“全局设置”命令。

控制板收到的第一条命令，可能不是“全局设置”，但在没收到“全局设置”前，以1Hz发读状态信息报，以及忽略任何按键事件，即这些“读状态信息报”的“xx按钮”两参数填0。

收到第一条“全局设置”命令后，接下不必一秒发送一次“读状态信息报”了，而是在按下场景或隐私按钮时。

场景或隐私按钮发生按下（包括短按和长按）事件后。这时，要满足发生一次长按或短按时，确保只发一个读状态信息报。要做到这个，可遵循长按的生效时刻是在按着时，短按生效时刻是在松开时。以下是一种实现逻辑，假设长按时间阈值是2秒。

1. 按下按钮时刻。一次新的按下开始了，但不要发任何的“读状态信息报”。
2. 按下时间超过2秒时刻。发一个长按的“读状态信息报”。
3. 松开按钮时刻。如果此次按下时，没出现过(2)，也就是按下时间没超过2秒，发一个短按的"读状态信息报"。否则，如果出现过(2)，不再发“读状态信息报”。

此型号玩偶是外接电源，不传实时电压。

（电池电压的原始数据是浮点型的数据，因为浮点型数据使用串口传输不方便，所以在发送之前先将浮点数放大一千倍（保留小数点后三位），再将放大后的浮点数强制转换成short型数据，最后在发送前将short型数据拆分成两个8位的数据。电压示例。高8位0X58(16进制)=0101 1000(2进制)、低8位0X38(16 进制)=0011 1000(2进制)，最高位为0，正数，大小为88*256+56=22584，电压大小为22584mv(毫伏)）。

2.3 全局设置（主板 –>控制板）

示例：命令控制把长按时长阈值设为2.5秒。

“长按时长”，如果控制板不支持用户可以修改长按时长，忽略这字段。

运行过程中，控制板可能会收到多次“全局设置”。正如上面“读状态信息报”说的，第一个“全局设置”有个附加作用是修改后绪“读状态信息报”的发送时机。第二个起，纯粹是改长按时长了。

2.4 控制LED指示灯（主板 –>控制板）

示例：命令控制板点亮隐私灯，但场景灯保持不变。

“xx灯”，0表示灭掉LED。1表示点亮。0xff表示保持当前状态。

此命令不会涉及“电源”指示灯，那灯完全由控制板控制。

三、场景、隐私按钮

场景

台灯工作时，除照明，还会默认执行一个任务。像学生写作业场景，这种任务可能是坐姿检测。做健身操场景，可能是陪伴做操。场景按钮就用于在这些场景中进行切换。

长按场景按钮会让挂起任务。举个例子，学生写作业时，想趴桌上睡觉，坐姿检测会认为这姿势不规范，于是会出声音提示。长按让挂起坐姿检测，等要继续写做业了，再按场景按钮，恢复坐姿检测任务。

当场景被挂起时，会熄灭场景LED。

隐私

一旦进入“隐私保护”状态，会阻止远程桌面，蓝牙IP发现，第三方小程序上传摄像头拍到图像。隐私按钮就用于提供“隐私保护”开关。

不排除将来会让隐私按钮有长按功能，发送“读状态信息报”时，也须要区分短按还是长按。

对隐私LED指示灯，设想是当隐私保护打开时，熄灭。否则亮灯，这时远程桌面这些可自由访问。
