一、编译、运行、调试
1.1 编译
对设置做两个修改，一是确保WITH_SERVER是ON，二是增加CMAKE_WINDOWS_VERSION，值至少WIN8以上。
确保WITH_SERVER是ON。WITH_SERVER决定生成的FreeRDP.sln是否要包含server相关模块，对要编译server的自然要设为ON。有两个方法，一是打开ConfigOptions.cmake，把定义WITH_SERVER初始值的“option”改为“ON”。二是运行CMake(cmake-gui)时，执行过“Configure”后，变量区找到“WITH_SERVER”，打勾。
<FreeRDP>/cmake/ConfigOptions.cmake option(WITH_SERVER "Build server binaries" OFF) 改为 option(WITH_SERVER "Build server binaries" ON)
增加CMAKE_WINDOWS_VERSION，值至少WIN8以上。运行CMake(cmake-gui)，在Configure前单击“Add Entry”。
<FreeRDP>/CMakeLists.txt if(NOT DEFINED CMAKE_WINDOWS_VERSION) set(CMAKE_WINDOWS_VERSION "WIN7") endif() if(CMAKE_WINDOWS_VERSION STREQUAL "WINXP") add_definitions(-DWINVER=0x0501 -D_WIN32_WINNT=0x0501) elseif(CMAKE_WINDOWS_VERSION STREQUAL "WIN7") add_definitions(-DWINVER=0x0601 -D_WIN32_WINNT=0x0601) elseif(CMAKE_WINDOWS_VERSION STREQUAL "WIN8") add_definitions(-DWINVER=0x0602 -D_WIN32_WINNT=0x0602) elseif(CMAKE_WINDOWS_VERSION STREQUAL "WIN10") add_definitions(-DWINVER=0x0A00 -D_WIN32_WINNT=0x0A00) endif()
CMAKE_WINDOWS_VERSION决定了预定义宏_WIN32_WINNT是什么值，要是不预先设置CMAKE_WINDOWS_VERSION，值将是0x0601，此时抓屏将使用“Mirage Driver”技术。
<FreeRDP>/server/Windows/wf_interface.h， #if _WIN32_WINNT >= 0x0602 #define WITH_DXGI_1_2 1 #endif
Win8或以上系统已不再支持“Mirage Driver”，用它抓屏会出异常，必须使用DXGI，它们区别可参考“windows远程桌面实现之一 （抓屏技术总览 MirrorDriver，DXGI，GDI) ”。
1.2 运行
TLS握手阶段，server需向client发送证书、私钥。它们从哪来？FreeRDP自带了这两个文件：server.crt、server.key。
<FreeRDP>/server/Windows/wf_peer.c
static BOOL wf_peer_read_settings(freerdp_peer* client)
{
client->settings->CertificateFile = _strdup("server.crt");
...
client->settings->PrivateKeyFile = _strdup("server.key");
}
改为
client->settings->CertificateFile = _strdup("c:/ddksample/server.crt");
client->settings->PrivateKeyFile = _strdup("c:/ddksample/server.key");由于代码中用的是相对路径，如果不修改源码，server可能找不到这两个文件，修改方法正如上面示例的用绝对路径代替相对路径。
1.3 调试
编译出wfreerdp-server.exe，能成功运行，但断点无法进入wfreerdp-server.dll。举个例子，wfreerdp_server_start是wfreerdp-server.dll内的一个输出函数，但断点无法进入。原因是先后有两个工程会生成wfreerdp-server.lib，第一个是wfreerdp-server.dll，第二个是wfreerdp-server.exe。由于两个同名，后面exe生成的lib会覆盖掉第一个，导致wfreerdp-server.lib调试信息丢失，断点无法进入它内中函数。
以下方法只是应付性解决这个问题，修改的人需要知道在做什么。打开“wfreerdp-server”，修改三处。
- General/Target Name: wfreerdp-server ==> wfreerdp-server-last
- General/Configuration Type: Dynamic_Library(.dll) ==> Static library(.lib)
- Advanced/Target File Extension: .dll ==> $(TargetExt)
对Target Name，可以不是wfreerdp-server-last，只要改为一个不存的*.lib的就行。
由于wfreerdp-server.lib改为了wfreerdp-server-last.lib，用到该库的wfreerdp-server-cli须要改它的“Linker/Input/Additional Dependencies”，当中的wfreerdp-server.lib改为wfreerdp-server-last.lib
二、顶层逻辑
可把整个server归为四个步骤。一是解析命令行参数，二是侦听3389端口、启动3389侦听线程，三是不断运行、直到侦听线程结束，四是退出app。
2.1 解析命令行参数
相比于client，server命令行参数要简单很多。实用的可能就是修改3389端口
wfreerdp-server.exe 3390
用以上参数后可把端口改到3390。即使是为学习FreeRDP代码，也不建议修改这个端口。因为调试时，client往往会用mstsc.exe，mstsc默认只会连3389的server
这阶段会创建抓屏线程：wf_update_thread，句柄赋给updateThread成员变量。但不会运行。运行要在第三步骤，要有一个client完成了连接阶段。
2.2 侦听3389端口、启动侦听线程
BOOL wfreerdp_server_start(wfServer* server);
- instance.Open(Open是函数指针，指向freerdp_listener_open)。在本地侦听3389端口。设备有N个“网卡”地址，它就会调用N次socket、bind、listen。所有3389的侦听socket运行在非阻塞模式。
- 创建并运行3389侦听线程：wf_server_main_loop，句柄赋给thread成员变量。它的运行过程基本就是server的整个生命周期。
2.3 不断等待，直到侦听线程wf_server_main_loop退出
wf_server_main_loop负责侦听是否有client连向了3389，不是处理具体事务的线程，举个例子，它不处理任何的收发RDP PDU。当侦听到有client要求建立新连接后，会调用freerdp_listener_check_fds。后者首先accept得到client ip，然后调用wf_peer_accepted创建针对该client的会话处理线程wf_peer_main_loop。wf_peer_main_loop才是具体事务线程，像收发RDP PDU，为什么要使用1+N线程模式？因为同一时刻可能有N个client连接着3389。
wf_server_main_loop主要工作是处理新连接，因而绝大多数时间是花在select。至于它何时退出？——好像最多用的是手动退出app。
2.4 退出app
BOOL wfreerdp_server_stop(wfServer* server); void wfreerdp_server_free(wfServer* server);
wfreerdp_server_stop结束3389服务，void wfreerdp_server_free释放相关资源。
三、抓屏线程：wf_update_thread
抓屏线程由主线程创建，创建时机是在main解析参数前。但那时只是创建，运行要有一个client完成了连接阶段，即会话处理线程wf_peer_main_loop收到了client发来的DATA_PDU_TYPE_FONT_LIST pud、并成功处理。
对Win10，抓屏使用的技术是DXGI。
- wf_info_update_changes(wfi)。获取此时的屏幕数据放在gAcquiredDesktopImage(类型：ID3D11Texture2D*)，数据类型是位置在GPU的2d纹理。
- wf_info_have_updates。简单的“wfi->framesWaiting == 0”判断，没意外总是返回true。
- wf_update_encode。可分为三步。1)wf_info_find_invalid_region。汇集此次“脏”短形为一个大矩形wfi->invalid。2)wf_info_getScreenData根据wfi->invalid“扣”出gAcquiredDesktopImage中的图像数据到pDataBits指示的内存块。3)rfx_compose_message。形成可供rdp发送server到client的rfx pdu。
- SetEvent(((wfPeerContext*)wfi->peers[index]->context)->updateEvent)。唤醒各会话线程wf_peer_main_loop，告知有新的屏幕图像pdu了。wf_peer_main_loop被唤配后，会调用wf_update_peer_send把pdu发送出去。
- wf_info_clear_invalid_region。清除和此次时间片处理相关的变量。SetRectEmpty(&wfi->invalid)。
四、CredSSP、用户登陆
4.1 CredSSP

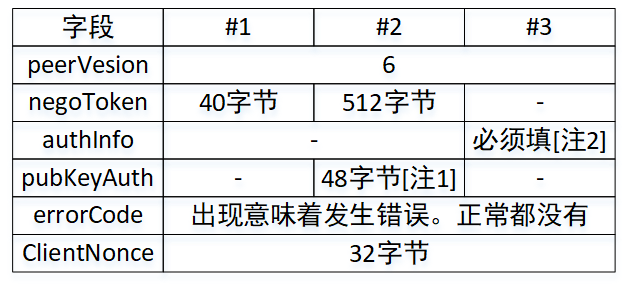

RDP要用CredSSP把username和password从client发送到server。见图2，client在发第三个TSRequest时，必填的authInfo包含着username和password，双方前面两个TSRequest，目的就是为了安全、正确收发第三个。
用过win10自带的mstsc.exe，可能会遇到这个错误：这可能是由于CredSSP加密Oracle修正。遇到这个错误要怎么办，可通过修改client端的“加密Oracle修正（高版本叫加密数据库修正）”改为最低安全级别。
“加密Oracle修正（高版本叫加密数据库修正）”改为最低安全级加的“易受攻击”。client向server发CredSSP请求时将使用安全级别更高的加密方法，但server是老版本，不支持这种级别更高的加密码方法，于是报这个错误。针对freerdp-server，它不支持这种加密方法，于是也出些同样问题。要解决这问题的方法和mstsc.exe一样，在运行client的win10，“加密Oracle修正”改为最低安全级加的“易受攻击”。
深入代码，这错误是何时发生的？——在server收到client发来第二个TSRequest。第二个TSRequest目的是双方协商pubKeyAuth，具体步骤是client生成pubKeyAuth，发送前先sha256签名、加密，server收到后解密、验证签名，但server解密时调用DecryptMessage，解密失败了。
SECURITY_STATUS nla_decrypt_public_key_hash(rdpNla* nla)
{
......
status = nla->table->DecryptMessage(&nla->context, &Message, nla->recvSeqNum++, &pfQOP);
// 执行DecryptMessage，status指示失败，错误码：SEC_E_UNSUPPORTED_FUNCTION。
}
注1：client如何计算pubKeyAuth。
发送了第一个TSRequest后，state进入NLA_STATE_NEGO_TOKEN状态。收到server发来的针对第一个TSRequest应答后，freerdp调用nla_encrypt_public_key_hash，它将生成pubKeyAuth。
CredSSP Client-To-Server Binding Hash\0 (38) <---值是固定字符串，38字节 +ClientNonce (32) <---都是32字节 +PublicKey (270) <----都是270字节，值来自于tls阶段 (340)==>hash256, 32个字节
注2：authInfo内容是TSCredentials结构。credType固定是1，即credentials包含的是TSPasswordCreds结构。TSPasswordCreds内，domain：空；user：用户名；password：密码。
4.2 用户登陆机制
步骤1。client向server发出请求，用户：macbookpro15.2，但server上正有其它用户在用，于是client弹出图3。如果client一直不选择“是”，并且server没有收到client发来的pdu，像鼠标移动导致的Fast-Path Input Event，在经过N秒(N=30)后，server就向client发出Server Set Error Info PDU，4字节的errorInfo设为ERRINFO_LOGOFF_BY_USER(0xc)。
步骤2。图3中client选择了“是”，server收到后，发现另外一个用户正在使用桌面，于是弹出图4要求server操作人选择接下怎么操作。这里有三种情况，一是一直不操作，即不选择“确定”、也不选择“取消”，N秒后(N=30)，server会视为“确定”，进入步骤3。二是选择“确定”，进入步骤3。三是选择“取消”，server向client发Server Save Session Info PDU，4字节的infoType设为INFOTYPE_LOGON_EXTENDED_INFO(0x3)。ErrorNotificationType置为LOGON_MSG_DISCONNECT_REFUSED(0xFFFFFFF9)，同时ErrorNotificationData值是LOGON_WARNING(0x00000003)。
步骤3。server切换到client登陆的用户macbookpro15.2，这时会连续发出下面三个pdu。
Server Set Error Info PDU。4字节的errorInfo设为ERRINFO_NONE（0） Server Fast-Path Update PDU。updateCode:5, fragmentation:0, compression:2 Save Session Info Data PDU。UserName就是登陆的macbookpro15.2。
4.3 去掉CredSSP
为什么要去掉CredSSP？设想这么个应用，要在Android上建RDP Server，client使用win10内置的mstsc.exe。
- Android server没必要实现Win10的多用户切换机制。CredSSP作用是把username、password由client传到server，功能上是可以不要CredSSP。
- 一旦使用CredSSP，mstsc.exe会使用“较高等级”加密算法（似类“加密Oracle修正”），Android上的ssl库可能无法解密。
- 去除CredSSP后，只是不再传username、password，对后绪数据传输还是基于TLS，没并降低高全性。
由此可看出，一些场合有必要去掉CredSSP，以下是去掉CredSSP后的连接阶段。用的client是Windows 10 Version 1903自带的mstsc.exe。
- CR(Connection Request)中的requestedProtocols指示client能支持安全协议，值0xb，即同时支持PROTOCOL_HYBRID_EX、PROTOCOL_HYBRID和PROTOCOL_SSL。
- 收到client发来的requestedProtocols后，server检查自已的安全能力，如果不修改源码，server安全能力是PROTOCOL_HYBRID(因为NlaSecurity=TRUE)、PROTOCOL_SSL(因为TlsSecurity=TRUE)，结合client发来、协商出的值是PROTOCOL_HYBRID(2)，并通过CC中的requestedProtocols发送出去。
- client发现此次会话要使用PROTOCOL_HYBRID，发出CredSSP阶段的第一个TSRequest。
- server收到第一个TSRequest后，调用nla->table->AcceptSecurityContext（函数指针，指向winpr_AcceptSecurityContext）。sspi_GetSecurityFunctionTableAByNameA由Name得到table，返回的table是nullptr，出错，返回SEC_E_SECPKG_NOT_FOUND，向client发指示失败TSRequest（还是没有errorcode，而是pubKeyAuth字段是0字节）。——定义了WITH_NATIVE_SSPI宏时，AcceptSecurityContext将指向win32 api(PSecurityFunctionTable中的AcceptSecurityContext成员变量)，server也不会发失败。
- client收到server发来的应答，发现本该有效的pubKeyAuth字段是0字节，认为server不支持CredSSP。断开3389连接。重新发CR，requestedProtocols值由0xb变成了0x1。
- 收到client发来的requestedProtocols后，server检查自已的安全能力，结合client发来，协商出的值是PROTOCOL_SSL(1)，并通过CC中的requestedProtocols发送出去。
- client发现此次会话要使用PROTOCOL_SSL，于是略过CredSSP，向server发Client MCS Connect Initial PDU with GCC Conference Create Request。
如果明确知道server不支持PROTOCOL_HYBRID，可以把NlaSecurity初始值设为FALSE，这样在第2步CC中的requestedProtocols值就是PROTOCOL_SSL，直接进入第7步。
为模拟去除CredSSP，在windows时可修改config.h，不定义WITH_NATIVE_SSPI
<FreeRDP>/out/config.h /* #undef WITH_CUPS */ // #define WITH_NATIVE_SSPI // 在windows，它默认是定义的 /* #undef WITH_JPEG */
