在windows，编译freerdp会生成两个server：wfreerdp-server.exe和freerdp-shadow-cli.exe。
- wfreerdp-server.exe。抓屏支持dxgi和Mirage Driver，Mirage Driver是较早技术，win10已不再支持，因而实际可用的是dxgi。编码图像固定使用RemoteFX，不支持使用自定义h264压缩，像openh264。由于RemoteFX有非常好性能，client连接它时画面流畅，即使server桌面是2560x1600这种高分辨率。
- freerdp-shadow-cli.exe。抓屏支持dxgi和wds(Windows Desktop Sharing)。如不改源码，默认使用wds。压缩图像可使用h264，传输编码使码gfx([MS-RDPEGFX])。由于压缩效率不如RemoteFX，server高分辨率时，client显示会有较大延时，感觉是个实验室产品。
从流畅角度，windows自然推荐使用wfreerdp-server.exe，但考虑到有人学FreeRDP是为在其它平台上写rdp server，像Android，那些平台很难使用RemoteFX，为此本文介绍能使用H264压缩的freerdp-shadow-cli.exe。有说到该exe抓屏支持dxgi或wds，本文不深入抓屏技术，但考虑到wds要比dxgi复杂很多，如果只是想搞清抓屏后面逻辑、又不在乎抓到图像是否正确，做以下修改可让工作在dxgi。
1、<FreeRDP>/server/shadow/Win/win_dxgi.h，去掉注释WITH_DXGI_1_2宏。 2、<FreeRDP>/server/shadow/Win/win_dxgi.c。 textureDesc.Width = subsystem->width; textureDesc.Height = subsystem->height; 改为 textureDesc.Width = subsystem->base.monitors[0].right - subsystem->base.monitors[0].left; textureDesc.Height = subsystem->base.monitors[0].bottom - subsystem->base.monitors[0].top; 注：估计freerdp已不再用subsystem->width、subsystem->height，它们总是0。monitors[0]存放着屏幕尺寸。width、height不对时，接下的CreateTexture2D会返回失败。 3、不编译<FreeRDP>/server/shadow/Win/win_rdp.c、<FreeRDP>/server/shadow/Win/win_wds.c 4、<FreeRDP>/server/shadow/Win/win_wds.h。注释宏WITH_WDS_API。
或许，我们很在乎怎么在rdp中使用h264。这里先说rdp协议是怎么确定此次会话能使用h264，主要关心client发来的两个pdu。
Client MCS Connect Initial PDU with GCC Conference Create Request。这是在连接阶段client发来的一个pdu。包含Client Core Data(TS_UD_CS_CORE)，该数据中有个2字节的earlyCapabilityFlags，如果设了RNS_UD_CS_SUPPORT_DYNVC_GFX_PROTOCOL标记，表示client支持gfx(SupportGraphicsPipeline)。一旦发现这标记，server可考虑使用h264压缩了。至于h264要压缩哪些数据，像需要一个还是两个h264流，这取决于第二个字段。
RDPGFX_CAPS_ADVERTISE_PDU。[MS-RDPEGFX]定义的pdu，也是client发出，内中包含若干个指示客户端能力的RDPGFX_CAPSET。server检查逻辑是这样的：每个RDPGFX_CAPSET有版本字段，检查从高版本到低版本，一旦某个RDPGFX_CAPSET可以用了，就以它为准，不再检查更低版本。假设要使用的版本是RDPGFX_CAPVERSION_105，RDPGFX_CAPSET有个字段叫flags，flags支持的标记中RDPGFX_CAPS_FLAG_AVC_DISABLED，一旦设置该标记，表示client不支持MPEG-4 AVC/H.264解码，针对该标记，freerdp server会执行以下赋值。
settings->GfxSmallCache = (flags & RDPGFX_CAPS_FLAG_SMALL_CACHE); settings->GfxAVC444v2 = settings->GfxAVC444 = settings->GfxH264 = !(flags & RDPGFX_CAPS_FLAG_AVC_DISABLED);
下文认为client没有设置RDPGFX_CAPS_FLAG_AVC_DISABLED标志，即GfxAVC444v2、GfxAVC444、GfxH264都是true。
注：为强制使用openh264，config.h不要定义WITH_MEDIA_FOUNDATION宏，因为MF的优先级要比openh264高。
接下分析server如何处理图像，把过程分三个阶段：抓屏、编码、发送。
一、抓屏
图1显示的抓拍使用wds技术。dxgi不存左侧的抓拍线程，没有RdpUpdateEnterEvent、RdpUpdateLeaveEvent这两个同步变量，子系统线程抓到一帧后立即调用win_shadow_surface_copy。也就是说，无论哪种技术都会调用win_shadow_surface_copy。
总的来说，子系统线程抓到一帧，图像放在server->surface->data，设置event->event有信号，死等event->doneEvent。因为event->event有信号了，所有会话线程去处理新帧，shadow_client_send_surface_update是处理新帧的函数。所有会话线程处理完这帧后，最后一个处理完的会话线程负责设置event->doneEvent有信号，触发子系统线程去抓下一帧。当中存在两个同步，1）子系统线程必须等到所有会话线程处理完后才能去抓下一帧；2）所有client要等到其它client都处理完才会执行下一个操作。
rdp_shadow_multiclient_event是抓帧同步中一个重要结构，当中光事件就有三个，event、barrierEvent和doneEvent，为什么会这么复杂，——因为会存在多个client。各线程如何使用这三个事件分两种场景，一种是当前只有一个client，一种是当前至少有两个client。
只一个client。会话线程发现event->event有信号，调用shadow_client_send_surface_update执行处理。处理完后，因为只一个，它自然是最后一个处理屏幕帧的client，于是把doneEvent置为有信号。doneEvent有信号触发子线程去抓下一帧。整个过程不涉及到barrierEvent。
至少有两个client。这时要用到barrierEvent、waiting。如果它不是处理完帧的最后一个client，那不去设置event->doneEvent有信号，而是依次执行把waiting+1、等待barrierEvent有信号。当最后一个client处理完成后，发现waiting不是0，改为设置barrierEvent有信号。之前那些处理好的、正等barrierEvent的client会被唤醒，唤醒后waiting-1，-1后waiting为0表示已没有client在等了，于是置event->doneEvent有信号。
waiting表示正等待barrierEvent有信号的client个数。什么样的client会去等待barrierEvent有信号？那些处理完新帧、但又不是最后一个处理完新帧的client。consuming指的是系统中还没处理新帧的client数。
二、编码
surface->data存着图像数据，格式是RGB，进入h264压缩前须要转成YUV420P。和惯常h264压缩不一样，rdp有可能进行两次h264压缩（图2中LC=0时），当然，两次压缩用的是两份不同YUV420P数据。一次是惯常认为的，生成的YUV420P数据放在h264->pYUV444Data，[MS-RDPEGFX]称为Main View，LC(图2)中称YUV420 frame，经h264压缩后放在avc444.bistream[0]，gfx编码时放在avc420EncodedBitstream1。第二次用另一种方法生成，生成的YUV420P数据放在h264->pYUVData，[MS-RDPEGFX]称为Auxillary View，LC(图2)中称Chroma420 frame，经h264压缩后放在avc444.bitstream[1]，gfx编码时放在avc420EncodedBitstream2。
2.1 RGB转成YUV420P、h264压缩
RGB转成YUV420P、h264压缩都是在avc444_compress执行的，以下是参数。
- pSrcData[IN]。来自surface->data的RGB格式数据。
- SrcFormat[IN]。pSrcData的RGB格式，BGRA32或BGRX32。
- nSrcStep[IN]。行距。不论BGRA32还是BGRX32，每像素4字节，nSrcStep都是4*nSrcWidth。
- nSrcWidth[IN]、nSrcHeight[IN]。屏幕尺寸，像2560x1600。
- version[IN]。“version = settings->GfxAVC444v2? 2: 1”，本文GfxAVC444v2是ture，因而值是2。
- op[OUT]。就是图2中的LC。因为总支持两条h264流，值会固定等于0。
- ppDstData[OUT]、pDstSize[OUT]。指示Main View经h264压缩后数据的存放地址，即avc444.bistream[0]。pDstSize是对应的字节数。
- ppAuxDstData[OUT]、pAuxDstSize[OUT]。指示Auxillary View经h264压缩后数据的存放地址，即avc444.bistream[1]。pAuxDstSize是对应的字节数。
INT32 avc444_compress(H264_CONTEXT* h264, const BYTE* pSrcData, DWORD SrcFormat, UINT32 nSrcStep,
UINT32 nSrcWidth, UINT32 nSrcHeight, BYTE version, BYTE* op, BYTE** ppDstData,
UINT32* pDstSize, BYTE** ppAuxDstData, UINT32* pAuxDstSize)
{
prim_size_t roi;
primitives_t* prims = primitives_get();
BYTE* coded;
UINT32 codedSize;
if (!h264)
return -1;
if (!h264->subsystem->Compress)
return -1;
if (!avc420_ensure_buffer(h264, nSrcStep, nSrcWidth, nSrcHeight))
return -1;设置h264->iStride[0:2]、h264->width、h264->heght，分配h264->pYUVData[0:2]的三块内存，每内存块字节数是对应iStride[i]*height。iStride[0:2]指示YUV三分量行距，分别是nSrcStep、nSrcStep/2、nSrcStep/2。这会让人疑惑，对YUV420P，Y分量只占1字节，Y行距不是应该width？对UV分量，四个Y共用一组U、V，它们各自平面的行距不是应该width/2？——avc444_ensure_buffer后会解答这个疑问。
if (!avc444_ensure_buffer(h264, nSrcHeight)) return -1;
设置h264->iYUV444Stride[0:2]、h264->iYUV444Size[0:2]，分配h264->pYUV444Data[0:2]的三块内存，每内存块字节数是对应iYUV444Size[i]。iYUV444Stride[0:2]三个单元值都是h264->iStride[0]，iYUV444Size是iYUV444Stride*height。
h264->iYUV444Stride[0:2]值和h264->iStride[0:2]有着一样的疑问，YUV三分量的行距是否设得过大了？——是的。对图3中红色标示的YUV和四个像素，Ya、Yb分别是第一行a、b的Y值，Yc、Yd分别是第二行c、d的Y值。当Y内存块的行距是4*width时，有3*width是不使用的。U是第1、2行Ua、Ub、Uc、Ud的平均值。当U内存块的行距是2*width时，有3/2是不使用的。V是第1、2行Va、Vb、Vc、Vd的平均值。当V内存块的行距是2*width时，有3/2是不使用的。虽然YUV行距没严格遵从YUV420P要求的width、width/2、width/2，但只要write和read时都以一样值作为行距，就不会出错。创建时内存块比read/write用更大的行距，无非就是浪费了内存。
经过avc420_ensure_buffer、avc444_ensure_buffer后，肯定已存在pYUVData[0:2]、pYUV444Data[0:2]这两处、共6块独立内存。
roi.width = nSrcWidth;
roi.height = nSrcHeight;
switch (version)
{
case 1:
if (prims->RGBToAVC444YUV(pSrcData, SrcFormat, nSrcStep, h264->pYUV444Data,
h264->iStride, h264->pYUVData, h264->iStride,
&roi) != PRIMITIVES_SUCCESS)
return -1;
break;
case 2:
if (prims->RGBToAVC444YUVv2(pSrcData, SrcFormat, nSrcStep, h264->pYUV444Data,
h264->iStride, h264->pYUVData, h264->iStride,
&roi) != PRIMITIVES_SUCCESS)
return -1;RGB到YUV420P，生成的YUV420P数据填充向上面创建的6块独立内存。RGBToAVC444YUVv2是个函数指针，会根据当前正在用的cpu支持哪指令集执行特定函数，像intel cpu，极可能会映射到ssse3_RGBToAVC444YUVv2。因为涉及到SSSE3指令，代码有点难懂，为理解方便可让强制映射到general_RGBToAVC444YUVv2。

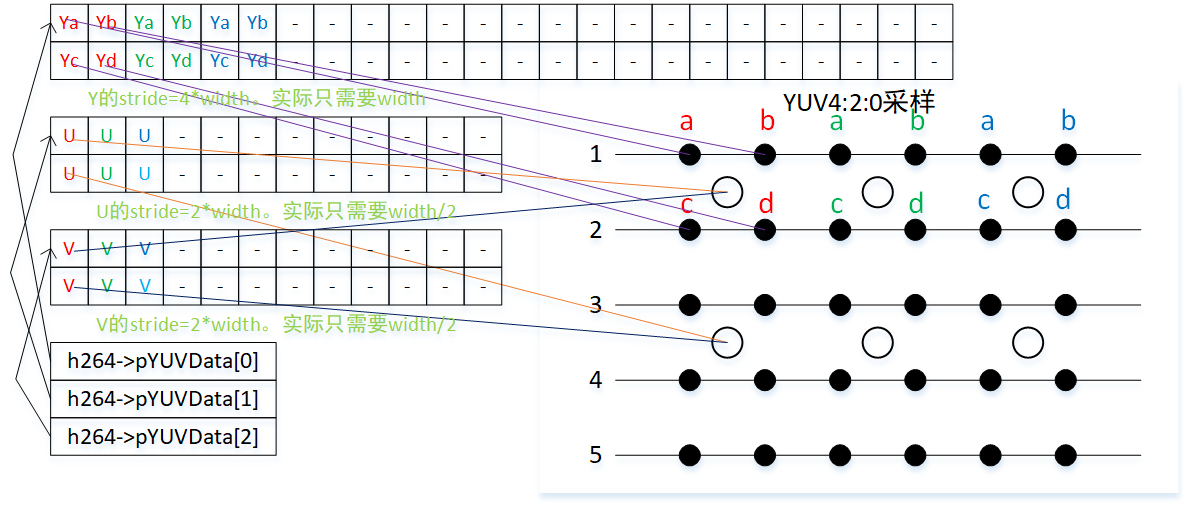

回看图3，对YUV420P，4个Y对应一组UV，这4个Y涉及到毗邻的两行，因而general_RGBToAVC444YUVv2是以两行为一次计算单位。假设当前行是y，会先计算出数个指示数据地址的变量，之后调用general_RGBToAVC444YUVv2_BGRX_DOUBLE_ROW计算每像素的Y、U、V，后者计算Y、U、V时以两列为一次计算单位。
- srcEvent: (读)RGB偶数行数据起始地址pSrc + y * srcStep
- srcOdd: (读)RGB奇数行数据起始地址srcEven + srcStep
- dstLumaYEven: (写)Main View中Y分量偶行数据起始地址pDst1[0] + y * dst1Step[0]。
- dstLumaYOdd: (写)Main View中Y分量偶行数据起始地址dstLumaYEven + dst1Step[0]。
- dstLumaU: (写)Main View中U分量数据起始地址pDst1[1] + (y / 2) * dst1Step[1]。
- dstLumaV: (写)Main View中V分量数据起始地址pDst1[2] + (y / 2) * dst1Step[2]。Y、U、V是存在三块独立的内存。
break;
default:
return -1;
}
{
const BYTE* pYUV444Data[3] = { h264->pYUV444Data[0], h264->pYUV444Data[1],
h264->pYUV444Data[2] };
if (h264->subsystem->Compress(h264, pYUV444Data, h264->iStride, &coded, &codedSize) < 0)
return -1;Main View的h264压缩。注意此处行距用的是h264->iStride，而不是h264->iYUV444Stride。对YUV420P，以h264->iStride开出的内存尺寸已足够了。
}
memcpy(h264->lumaData, coded, codedSize);
*ppDstData = h264->lumaData;
*pDstSize = codedSize;
{
const BYTE* pYUVData[3] = { h264->pYUVData[0], h264->pYUVData[1], h264->pYUVData[2] };
if (h264->subsystem->Compress(h264, pYUVData, h264->iStride, &coded, &codedSize) < 0)
return -1;
Auxillary View的h264压缩。
}
*ppAuxDstData = coded;
*pAuxDstSize = codedSize;
*op = 0;
return 0;
}经过avc444_compress后，压缩后的数据放在函数内变量avc444，类型RDPGFX_AVC444_BITMAP_STREAM。shadow_client_send_surface_gfx再以avc444生成RDPGFX_SURFACE_COMMAND类型的cmd，至此cmd存放着处理此次屏幕帧需要的数据。
2.2 封装、投递到drdynvc_channel->vcm->queue
此过程要经过多次封装，以下是大致逻辑。
- 由cmd生成3个dpu，依次为RDPGFX_START_FRAME_PDU、RDPGFX_WIRE_TO_SURFACE_PDU_1、RDPGFX_END_FRAME_PDU，称3pdu负载。
- 3pdu负载封装成一个RDP_SEGMENTED_DATA格式的数据块（注：只一个）。3pdu负载将被拆分成数个分段，一个分段存储在一个bulkData中。假设有N个分段，前面N-1个bulkData存65535字节的3pdu负载，第N个存储剩余的字节。称RDP_SEGMENTED_DATA格式的数据块为SEGMENTED负载。
- SEGMENTED负载被封装成数个适合Virtual Channel PDU发送的virtualChannelData数块块。注意，它没有生成pdu，只是生成该pdu的virtualChannelData字段。一个virtualChannelData数据块最大1600字节，这1600字节并不全是存着SEGMENTED负载，而是DVC(Dynamic Channel Virtual Channel)格式，因为要前缀DVC消息头，分到每个virtualChannelData的SEGMENTED负载要略小于1600字节。
- 从virtualChannelData生成wMessage，每生成一个wMessage就投递到drdynvc_channel->vcm->queue。这里一个对一个了，virtualChannelData地址放在wMessage的wParam，virtualChannelData字节数放在lParam。假设要分成M个virtualChannelData，之前有说virtualChannelData最大1600字节，那前面M-1个的lParam是1600，第M个是剩余字节数。每生成一个wMessage，把它投递到drdynvc_channel->vcm->queue。
- 最终数据将被以wMessage的格式存放在drdynvc_channel->vcm->queue。
rdpgfx_send_surface_frame_command
static UINT rdpgfx_send_surface_frame_command(RdpgfxServerContext* context,
const RDPGFX_SURFACE_COMMAND* cmd,
const RDPGFX_START_FRAME_PDU* startFrame,
const RDPGFX_END_FRAME_PDU* endFrame)
{
UINT error = CHANNEL_RC_OK;
wStream* s;
UINT32 position = 0;
UINT32 size = rdpgfx_pdu_length(rdpgfx_estimate_surface_command(cmd));rdpgfx_estimate_surface_command作用是根据cmd->codecId计算pdu长度。RDPGFX_CODECID_AVC444v2对应要发送的pdu是RDPGFX_WIRE_TO_SURFACE_PDU_1，除header外长度的计算方法是“RDPGFX_WIRE_TO_SURFACE_PDU_1_SIZE + cmd->length”，其中RDPGFX_WIRE_TO_SURFACE_PDU_1_SIZE是除bitmapData外的17字节，cmd->length是bitmapData字节数。但下载的freerdp(2020-4-16)，这个值是0！虽然后面在编码bitmapData时会用Stream_EnsureRemainingCapacity增加长度，但这应该是个BUG，解决方法见“4.1 让rdpgfx_estimate_surface_command返回包含bitmapData字段的长度”。
rdpgfx_pdu_length作用是再加上header的8字节，因而返回的size是25+bytes(bitmapData)。它是RDPGFX_WIRE_TO_SURFACE_PDU_1这个pdu的整个长度。
if (startFrame)
{
size += rdpgfx_pdu_length(RDPGFX_START_FRAME_PDU_SIZE);
}总会发送一整帧，startFrame一定会在的。RDPGFX_START_FRAME_PDU_SIZE是RDPGFX_START_FRAME_PDU中除header外的字节数8。经过计算，size将加16。
if (endFrame)
{
size += rdpgfx_pdu_length(RDPGFX_END_FRAME_PDU_SIZE);
}总会发送一整帧，endFrame一定会在的。RDPGFX_END_FRAME_PDU_SIZE是RDPGFX_START_FRAME_PDU中除header外的字节数4。经过计算，size将加12。至此size值是53+bytes(bitmapData)，内中包括了三个pdu，依次将是RDPGFX_START_FRAME_PDU、RDPGFX_WIRE_TO_SURFACE_PDU_1、RDPGFX_END_FRAME_PDU，为什么这次序，后面会看到。
s = Stream_New(NULL, size);
创建一条wStream，它将用于产生此次要发送的3 pdu。
if (!s)
{
WLog_ERR(TAG, "Stream_New failed!");
return CHANNEL_RC_NO_MEMORY;
}
/* Write start frame if exists */
if (startFrame)
{
position = Stream_GetPosition(s);
error = rdpgfx_server_packet_init_header(s, RDPGFX_CMDID_STARTFRAME, 0);
if (error != CHANNEL_RC_OK)
{
WLog_ERR(TAG, "Failed to init header with error %" PRIu32 "!", error);
goto error;
}
rdpgfx_write_start_frame_pdu(s, startFrame);
rdpgfx_server_packet_complete_header(s, position);
}生成RDPGFX_START_FRAME_PDU。rdpgfx_server_packet_init_header写入header，参数RDPGFX_CMDID_STARTFRAME赋值给cmdId，参数0赋值给pduLength，flags固定置0。pduLength=0自然不是正确的结果，后面rdpgfx_server_packet_complete_header会补写上正确值。rdpgfx_write_start_frame_pdu写入RDPGFX_START_FRAME_PDU除header外的部分。rdpgfx_server_packet_complete_header补写正确pduLength，注意pduLength是包括header长度8字节的。内中计算pduLength靠wStream的两次偏移值，开始写header时的偏移position，和此刻写完RDPGFX_START_FRAME_PDU后的偏移，两次偏移值之差正是pduLength。写入pduLength后，要用Stream_SetPosition把偏移设回到当前值，后面要在s继续生成后两个pdu。
/* Write RDPGFX_CMDID_WIRETOSURFACE_1 or RDPGFX_CMDID_WIRETOSURFACE_2 */ position = Stream_GetPosition(s); error = rdpgfx_server_packet_init_header(s, rdpgfx_surface_command_cmdid(cmd), 0); // Actual length will be filled later
写入RDPGFX_CMDID_WIRETOSURFACE_1的header。老规矩，pduLength先置0，等后面整个PDU写入了，靠rdpgfx_server_packet_complete_header补写。有了写RDPGFX_START_FRAME_PDU经验，直觉会认为这个position是补写RDPGFX_CMDID_WIRETOSURFACE_1的pduLength用的，事实正是如此。
if (error != CHANNEL_RC_OK)
{
WLog_ERR(TAG, "Failed to init header with error %" PRIu32 "!", error);
goto error;
}
error = rdpgfx_write_surface_command(s, cmd);根据cmd(RDPGFX_SURFACE_COMMAND)数据，将RDPGFX_CMDID_WIRETOSURFACE_1或RDPGFX_CMDID_WIRETOSURFACE_2写入流s。
if (error != CHANNEL_RC_OK)
{
WLog_ERR(TAG, "rdpgfx_write_surface_command failed!");
goto error;
}
rdpgfx_server_packet_complete_header(s, position);补写RDPGFX_WIRE_TO_SURFACE_PDU_1中pduLength。
/* Write end frame if exists */
if (endFrame)
{
position = Stream_GetPosition(s);
error = rdpgfx_server_packet_init_header(s, RDPGFX_CMDID_ENDFRAME, 0);
if (error != CHANNEL_RC_OK)
{
WLog_ERR(TAG, "Failed to init header with error %" PRIu32 "!", error);
goto error;
}
rdpgfx_write_end_frame_pdu(s, endFrame);
rdpgfx_server_packet_complete_header(s, position);
}生成RDPGFX_END_FRAME_PDU。至此s依次包含RDPGFX_START_FRAME_PDU、RDPGFX_WIRE_TO_SURFACE_PDU_1、RDPGFX_END_FRAME_PDU这三个pdu的完整数据。
return rdpgfx_server_packet_send(context, s); 封装3pdu负载、投递到drdynvc_channel->vcm->queue。 error: Stream_Free(s, TRUE); return error; }
rdpgfx_write_surface_command
根据cmd(RDPGFX_SURFACE_COMMAND)数据，将RDPGFX_CMDID_WIRETOSURFACE_1或RDPGFX_CMDID_WIRETOSURFACE_2写入流s。
static UINT rdpgfx_write_surface_command(wStream* s, const RDPGFX_SURFACE_COMMAND* cmd)
{
UINT error = CHANNEL_RC_OK;
RDPGFX_AVC420_BITMAP_STREAM* havc420 = NULL;
RDPGFX_AVC444_BITMAP_STREAM* havc444 = NULL;
UINT32 bitmapDataStart = 0;
UINT32 bitmapDataLength = 0;
{
cmd->codecId(=RDPGFX_CODECID_AVC444V2)不是RDPGFX_CODECID_CAPROGRESSIVE、RDPGFX_CODECID_CAPROGRESSIVE_V2时入口。
/* Write RDPGFX_CMDID_WIRETOSURFACE_1 format for others */ Stream_Write_UINT16(s, cmd->surfaceId); /* surfaceId (2 bytes) */ freerdp对cmd->surfaceId总是置0。 Stream_Write_UINT16(s, cmd->codecId); /* codecId (2 bytes) */ RDPGFX_CODECID_AVC444V2。表示工作在YUV444v2模式，使用MPEG-4 AVC/H.264压缩图像数据，压缩后的数据封装在bitmapData字段。 Stream_Write_UINT8(s, pixelFormat); /* pixelFormat (1 byte) */ pixelFormat值GFX_PIXEL_FORMAT_XRGB_8888(0x20)，对应[MS-RDPEGFX]中的PIXEL_FORMAT_XRGB_8888。 Stream_Write_UINT16(s, cmd->left); /* left (2 bytes) */ Stream_Write_UINT16(s, cmd->top); /* top (2 bytes) */ Stream_Write_UINT16(s, cmd->right); /* right (2 bytes) */ Stream_Write_UINT16(s, cmd->bottom); /* bottom (2 bytes) */ 屏幕矩形，它总是屏尺寸。对2560x1600时，值分别是0、0、2560、1600。 Stream_Write_UINT32(s, cmd->length); /* bitmapDataLength (4 bytes) */ 此时cmd->length值是0，对应[MS-RDPEGFX]中的bitmapDataLength。 bitmapDataStart = Stream_GetPosition(s);
要开始填充bitmapData字段了，记住此刻的s偏移，后面回填正确的bitmapDataLength值要用到。
if (cmd->codecId == RDPGFX_CODECID_AVC420)
{
havc420 = (RDPGFX_AVC420_BITMAP_STREAM*)cmd->extra;
error = rdpgfx_write_h264_avc420(s, havc420);
if (error != CHANNEL_RC_OK)
{
WLog_ERR(TAG, "rdpgfx_write_h264_avc420 failed!");
return error;
}
}
else if ((cmd->codecId == RDPGFX_CODECID_AVC444) ||
(cmd->codecId == RDPGFX_CODECID_AVC444v2))
{
cmd->codecId是RDPGFX_CODECID_AVC444v2，此模式下bitmapData字段语法在“[MS-RDPEGFX] 2.2.4.6 RFX_AVC444V2_BITMAP_STREAM”。
havc444 = (RDPGFX_AVC444_BITMAP_STREAM*)cmd->extra; havc420 = &(havc444->bitstream[0]); /* avc420EncodedBitstreamInfo (4 bytes) */
havc444->bitstream[0]存储的是h264压缩后的主视图数据。
Stream_Write_UINT32(s, havc444->cbAvc420EncodedBitstream1 | (havc444->LC << 30UL));
先写入4字节的avc420EncodedBitstreamInfo。一个32位无符号整数，由两部分组成，cbAvc420EncodedBitstream1用于指定avc420EncodedBitstream1字段中存在的数据大小，LC描述码流中要存在哪些子帧(LC)。freerdp设的LC值是0，表示有两个子帧，avc420EncodedBitstream1包含主视图，avc420EncodedBitstream2字段则包含次视图。
/* avc420EncodedBitstream1 */
error = rdpgfx_write_h264_avc420(s, havc420);
写入第一个子帧avc420EncodedBitstream1：主视图(YUV420)
if (error != CHANNEL_RC_OK)
{
WLog_ERR(TAG, "rdpgfx_write_h264_avc420 failed!");
return error;
}
/* avc420EncodedBitstream2 */
if (havc444->LC == 0)
{
havc420 = &(havc444->bitstream[1]);
error = rdpgfx_write_h264_avc420(s, havc420);
写入第二个子帧avc420EncodedBitstream2：次视图(Chroma420)
if (error != CHANNEL_RC_OK)
{
WLog_ERR(TAG, "rdpgfx_write_h264_avc420 failed!");
return error;
}
}
}
else
{
Stream_Write(s, cmd->data, cmd->length);
}
/* Fill actual bitmap data length */
bitmapDataLength = Stream_GetPosition(s) - bitmapDataStart;
Stream_SetPosition(s, bitmapDataStart - sizeof(UINT32));
Stream_Write_UINT32(s, bitmapDataLength); /* bitmapDataLength (4 bytes) */
Stream_Seek(s, bitmapDataLength);
回填正确的bitmapDataLength值，写完后要把偏移加上bitmapDataLength，即回到写完bitmapData字段后的当前位置。
} return error; }
写入264子帧，此函数对应的语法在“[MS-RDPEGFX] 2.2.4.4 RFX_AVC420_BITMAP_STREAM”。一个avc420EncodedBitstream分两部分，avc420MetaData和avc420EncodedBitstream。
rdpgfx_write_h264_avc420
havc420存储着经过h264压缩后的数据，rdpgfx_write_h264_avc420把这h264流写入s。
static INLINE UINT rdpgfx_write_h264_avc420(wStream* s, RDPGFX_AVC420_BITMAP_STREAM* havc420)
{
UINT error = CHANNEL_RC_OK;
if ((error = rdpgfx_write_h264_metablock(s, &(havc420->meta))))
{
WLog_ERR(TAG, "rdpgfx_write_h264_metablock failed with error %" PRIu32 "!", error);
return error;
}avc420EncodedBitstream的第一部分：avc420MetaData。avc420MetaData是帧概述信息，包括有多少个矩形（因为总是编码整个帧，值总是1个），每个矩形的4位置分量，还有quantQualityVals。qp是量化值，像137，来自encoder->h264->QP。meta部分的字节数：4 + meta->numRegionRects * 10，meta->numRegionRects是1，后面10包括概述矩形4分量的8字节、quantQualityVals的2字节。
if (!Stream_EnsureRemainingCapacity(s, havc420->length)) return ERROR_OUTOFMEMORY; Stream_Write(s, havc420->data, havc420->length);
avc420EncodedBitstream的第二部分：avc420EncodedBitstream。终于到了在s上生成h264压缩后数据。
return error; }
rdpgfx_server_packet_send
3pdu负载存放在了s，接下rdpgfx_server_packet_send要封装3pdu负载，并投递到drdynvc_channel->vcm->queue。
static UINT rdpgfx_server_packet_send(RdpgfxServerContext* context, wStream* s)
{
UINT error;
UINT32 flags = 0;
ULONG written;
BYTE* pSrcData = Stream_Buffer(s);
UINT32 SrcSize = Stream_GetPosition(s);
wStream* fs;
/* Allocate new stream with enough capacity. Additional overhead is
* descriptor (1 bytes) + segmentCount (2 bytes) + uncompressedSize (4 bytes)
* + segmentCount * size (4 bytes) */
fs = Stream_New(NULL, SrcSize + 7 + (SrcSize / ZGFX_SEGMENTED_MAXSIZE + 1) * 4);7字节是RDP_SEGMENTED_DATA中的descriptor(1) + segmentCount(2) + uncompressedSize(4)。ZGFX_SEGMENTED_MAXSIZE是65535。4是每个RDP_DATA_SEGMENT除3pdu负载外还有4字节的size。注：这里没包括1字节的bulkData.header，等不够时是可由Stream_EnsureRemainingCapacity扩展。但个人强烈建议修正，见“4.2 rdpgfx_server_packet_send时，让每个分段附加字节数是5个”。
if (!fs)
{
WLog_ERR(TAG, "Stream_New failed!");
error = CHANNEL_RC_NO_MEMORY;
goto out;
}
if (zgfx_compress_to_stream(context->priv->zgfx, fs, pSrcData, SrcSize, &flags) < 0)
{
WLog_ERR(TAG, "zgfx_compress_to_stream failed!");
error = ERROR_INTERNAL_ERROR;
goto out;
}对s中的数据进行分段，封装到一个RDP_SEGMENTED_DATA结构的块中，语法对应“[MS-RDPEGFX] 2.2.5.1 RDP_SEGMENTED_DATA”。假设要分N段，0到N-1段承担的3pdu负载字数节都是65535，第N段是剩余字节。以SrcSize=322354为例，将分为5段(N=5)，前4段负载65535字节，第5段60214字节。经过此函数，fs存储着SEGMENTED负载。
if (!WTSVirtualChannelWrite(context->priv->rdpgfx_channel, (PCHAR)Stream_Buffer(fs),
Stream_GetPosition(fs), &written))
{
WLog_ERR(TAG, "WTSVirtualChannelWrite failed!");
error = ERROR_INTERNAL_ERROR;
goto out;
}把SEGMENTED负载封装成数个适合Virtual Channel PDU发送的virtualChannelData数块块。每virtualChannelData生成一个wMessage，投递到drdynvc_channel->vcm->queue。
if (written < Stream_GetPosition(fs))
{
WLog_WARN(TAG, "Unexpected bytes written: %" PRIu32 "/%" PRIuz "", written,
Stream_GetPosition(fs));
}
error = CHANNEL_RC_OK;
out:
Stream_Free(fs, TRUE);
Stream_Free(s, TRUE);
return error;
}zgfx_compress_to_stream
pUncompressed存储着3pdu负载，uncompressedSize是负载字节数，zgfx_compress_to_stream要把3pdu换载封装成一个SEGMENTED负载，放在sDst这个wStream中。
int zgfx_compress_to_stream(ZGFX_CONTEXT* zgfx, wStream* sDst, const BYTE* pUncompressed,
UINT32 uncompressedSize, UINT32* pFlags)
{
int fragment;
UINT16 maxLength;
UINT32 totalLength;
size_t posSegmentCount = 0;
const BYTE* pSrcData;
int status = 0;
maxLength = ZGFX_SEGMENTED_MAXSIZE;
totalLength = uncompressedSize;
pSrcData = pUncompressed;
for (fragment = 0; (totalLength > 0) || (fragment == 0); fragment++)
{
UINT32 SrcSize;
size_t posDstSize;
size_t posDataStart;
UINT32 DstSize;
SrcSize = (totalLength > maxLength) ? maxLength : totalLength;
posDstSize = 0;
totalLength -= SrcSize;
/* Ensure we have enough space for headers */
if (!Stream_EnsureRemainingCapacity(sDst, 12))
{
WLog_ERR(TAG, "Stream_EnsureRemainingCapacity failed!");
return -1;
}
SEGMENTED负载语法在“[MS-RDPEGFX] 2.2.5.1 RDP_SEGMENTED_DATA”。
if (fragment == 0)
{
/* First fragment */
/* descriptor (1 byte) */
Stream_Write_UINT8(sDst, (totalLength == 0) ? ZGFX_SEGMENTED_SINGLE
: ZGFX_SEGMENTED_MULTIPART);
这是第一分段，totalLength == 0意味着此次3pdu负载一个分段就够了。
if (totalLength > 0)
{
posSegmentCount = Stream_GetPosition(sDst); /* segmentCount (2 bytes) */
Stream_Seek(sDst, 2);
Stream_Write_UINT32(sDst, uncompressedSize); /* uncompressedSize (4 bytes) */将存在多个分段，多个分段时要多出segmentCount、uncompressedSize字段。对segmentCount，此时我们不知道值会是多少，先记住偏移，后面会补写。uncompressedSize填的就是3pdu负载字节数。
}
}
if (fragment > 0 || totalLength > 0)
{
/* Multipart */
posDstSize = Stream_GetPosition(sDst); /* size (4 bytes) */
Stream_Seek(sDst, 4);fragment>0表示第二个或更后分段，totalLength>0表示后面还有分段，这意味多分段时的第一个分段也会进入这里。“[MS-RDPEFGX] 2.2.5.1 RDP_SEGMENTED_DATA”中的RDP_SEGMENTED_DATA语法，segmentArray之前是bulkData字段。当只有一个分段，存在bulkData。一旦多个分段它就不存在了，后直接跟segmentArray，多个分段时，segmentArray中RDP_SEGMENTED_DATA个数正是分段数（The number of elements in this array is specified by the segmentCount field）。
} posDataStart = Stream_GetPosition(sDst); if (!zgfx_compress_segment(zgfx, sDst, pSrcData, SrcSize, pFlags)) return -1;
向fs写入RDP_SEGMENTED_DATA(fragment=0时)/RDP_DATA_SEGMENT(fragment>=1时)中的bulkData字段，bulkData语法在“[MS-RDPEGFX] 2.2.5.3 RDP8_BULK_ENCODED_DATA”。会写1字节header、此个分段要承担的SrcSize字节的3pdu负载。
if (posDstSize)
{
/* Fill segment data size */
DstSize = Stream_GetPosition(sDst) - posDataStart;
Stream_SetPosition(sDst, posDstSize);
Stream_Write_UINT32(sDst, DstSize);
Stream_SetPosition(sDst, posDataStart + DstSize);修正RDP_DATA_SEGMENT中的size字段，它指示紧跟的bulkData字段的字节数。再说下，只有第二个或之后分段才有RDP_DATA_SEGMENT。
}
pSrcData += SrcSize;
}
Stream_SealLength(sDst);
/* fill back segmentCount */
if (posSegmentCount)
{
Stream_SetPosition(sDst, posSegmentCount);
Stream_Write_UINT16(sDst, fragment);
Stream_SetPosition(sDst, Stream_Length(sDst));
}
return status;
}FreeRDP_WTSVirtualChannelWrite
Buffer存储着SEGMENTED负载，Length是负载字节数，FreeRDP_WTSVirtualChannelWrite要把pUncompressed封装成数个适合Virtual Channel PDU发送的virtualChannelData数据块。每virtualChannelData生成一个wMessage，投递到drdynvc_channel->vcm->queue。
BOOL WINAPI FreeRDP_WTSVirtualChannelWrite(HANDLE hChannelHandle, PCHAR Buffer, ULONG Length,
PULONG pBytesWritten)
{
wStream* s;
int cbLen;
int cbChId;
int first;
BYTE* buffer;
UINT32 length;
UINT32 written;
UINT32 totalWritten = 0;
rdpPeerChannel* channel = (rdpPeerChannel*)hChannelHandle;
BOOL ret = TRUE;
...
{
first = TRUE;
while (Length > 0)
{
s = Stream_New(NULL, channel->client->settings->VirtualChannelChunkSize);VirtualChannelChunkSize的值是1600。“[MS-RDPPBCGR] 2.2.6.1 Virtual Channel PDU CHANNEL_CHUNK_LENGTH”限制了virtualChannelData不能超过CHANNEL_CHUNK_LENGTH(1600)字节。
if (!s)
{
WLog_ERR(TAG, "Stream_New failed!");
SetLastError(E_OUTOFMEMORY);
return FALSE;
}此处生成的整个buffer只对应Virtual Channel PDU中VirtualChannelChunkSize字段。当中的格式是DVC(Dynamic Channel Virtual Channel)消息([MS-RDPEDYC])。
buffer = Stream_Buffer(s);
Stream_Seek_UINT8(s);
cbChId = wts_write_variable_uint(s, channel->channelId);
if (first && (Length > (UINT32)Stream_GetRemainingLength(s)))
{
cbLen = wts_write_variable_uint(s, Length);
buffer[0] = (DATA_FIRST_PDU << 4) | (cbLen << 2) | cbChId;DVC Data First PDU的语法在“[MS-RDPEDYC] 2.2.3.1 DVC Data First PDU (DYNVC_DATA_FIRST)”。
}
else
{
buffer[0] = (DATA_PDU << 4) | cbChId;
}
first = FALSE;
written = Stream_GetRemainingLength(s);
if (written > Length)
written = Length;
Stream_Write(s, Buffer, written);
written是此次取出的SEGMENTED负载长度，因为有DVC消息头，它略小于1600。
length = Stream_GetPosition(s);
Stream_Free(s, FALSE);
Stream_Free第二个参数是FALSE，表示只释放wStream这个struct，不释放当中的buffer。
Length -= written;
Buffer += written;
totalWritten += written;
ret = wts_queue_send_item(channel->vcm->drdynvc_channel, buffer, length);
把此次written字节数的SEGMENTED负载投递到drdynvc_channel的队列。
}
}
if (pBytesWritten)
*pBytesWritten = totalWritten;
要是不出错，pBytesWritten值应该等于此次要发送的SEGMENTED负载字节数Length。
return ret;
}
static BOOL wts_queue_send_item(rdpPeerChannel* channel, BYTE* Buffer, UINT32 Length)
{
BYTE* buffer;
UINT32 length;
UINT16 channelId;
buffer = Buffer;
length = Length;
channelId = channel->channelId;
return MessageQueue_Post(channel->vcm->queue, (void*)(UINT_PTR)channelId, 0, (void*)buffer,
(void*)(UINT_PTR)length);
}- message.context。通道号(channelId)。像1007。
- message.id。固定0
- message.wParam。virtualChannelData数据。
- message.lParam。virtualChannelData数据的字节数，当要拆成多个pdu时，前面的pdu这个值是1600。
此个virtualChannelData投递到channel->vcm->drdynvc_channel->vcm->queue，同时queue->event将被置为有信号。至此virtualChannelData只是被放到drdynvc_channel->vcm下的queue，没有生成Virtual Channel PDU，更没有通过网络发送出去。
三、发送
static DWORD WINAPI shadow_client_thread(LPVOID arg) {
...
ChannelEvent = WTSVirtualChannelManagerGetEventHandle(client->vcm);
while (1) {
if (WaitForSingleObject(ChannelEvent, 0) == WAIT_OBJECT_0)
{
if (!WTSVirtualChannelManagerCheckFileDescriptor(client->vcm))
{
WLog_ERR(TAG, "WTSVirtualChannelManagerCheckFileDescriptor failure");
goto fail;
}
}
...
}
}ChannelEvent就是drdynvc_channel->vcm->queue下的event。一旦有virtualChannelData投递到queue，ChannelEvent被触发，于是执行WTSVirtualChannelManagerCheckFileDescriptor。后者取出wMessage，wParam得到数据、lParam得到数据长度，生成一个Virtual Channel PDU，数据放在virtualChannelData、长度放在channelPduHeader.length，发向网络。
既然virtualChannelData投递到queue，和从queue取出、通过网络发送都是在同一线程，为什么不投递就直接发呢？——猜测可能是freerdp希望做到让会话线程的网络发送和子系统线程的抓帧可以并发执行。要是把网络发送放在rdpgfx_send_surface_frame_command，执行这函数时会阻塞子系统线程的，那意味着子系统线程将阻塞更长时间，从而影响抓屏。
四、几处修改
4.1 让rdpgfx_estimate_surface_command返回包含bitmapData字段的长度
return RDPGFX_WIRE_TO_SURFACE_PDU_1_SIZE + cmd->length;
上面是cmd->codecId是RDPGFX_CODECID_AVC444v2时，计算长度会用的公式，按语义，cmd->length应该返回bitmapData字段字节数，但实际是0。改法是让cmd->length反映正确值。
<freerdp>/server/shadow/shadow_client.c
static INLINE UINT32 rdpgfx_estimate_bitmapdata_avc444v2(RDPGFX_SURFACE_COMMAND* cmd)
{
RDPGFX_AVC420_BITMAP_STREAM* havc420 = NULL;
RDPGFX_AVC444_BITMAP_STREAM* havc444 = NULL;
UINT32 h264Size = 0;
if (cmd->codecId == RDPGFX_CODECID_AVC444v2) {
havc444 = (RDPGFX_AVC444_BITMAP_STREAM*)cmd->extra;
h264Size = sizeof(UINT32); /* cbAvc420EncodedBitstream1 */
/* avc420EncodedBitstream1 */
havc420 = &(havc444->bitstream[0]);
h264Size += rdpgfx_estimate_h264_avc420(havc420);
/* avc420EncodedBitstream2 */
if (havc444->LC == 0)
{
havc420 = &(havc444->bitstream[1]);
h264Size += rdpgfx_estimate_h264_avc420(havc420);
}
}
return h264Size;
}
static BOOL shadow_client_send_surface_gfx(...)
{
...
if (settings->GfxAVC444 || settings->GfxAVC444v2) {
cmd.extra = (void*)&avc444;
cmd.length = rdpgfx_estimate_bitmapdata_avc444v2(&cmd);
...
}
...
}修改都在shadow_client.c。1）增加函数rdpgfx_estimate_bitmapdata_avc444v2，用于计算AVC444v2时bitmapData长度。2）在“cmd.extra = (void*)&avc444”后，增加一条cmd.length赋值。
要是不修改此处，有可能造成非法内存访问；而且预先计入bitmapData，可让之后Stream_EnsureRemainingCapacity不会触发buffer重分配。以下是一个造成非法内存访问示例，假设bitstream[0]是40字节，不传bitstream[1](LC=1)。
因为cmd->length=0，rdpgfx_send_surface_command内变量size=53，即s->capability = 53。 41字节。start_frame+SURFACE_PDU_1除bitmapData外的字节数。 + 18字节。4字节cbAvc420EncodedBitstream1 + (4字节矩形数 + numRegionRects*10)。其中numRegionRects=1。 + 40字节。bitstream[0].length。由于53不够存了，此步骤s->capability被加大一倍到106。 + 12字节。end_frame。之前累计99字节，加上12字节就超过106了，而写end_frame时不会调用Stream_EnsureRemainingCapacity。
4.2 rdpgfx_server_packet_send时，让每个分段附加字节数是5个
若不改，应该不致于造成非法问题，但会导致后绪的Stream_EnsureRemainingCapacity会重分配buffer。
static UINT rdpgfx_server_packet_send(RdpgfxServerContext* context, wStream* s) {
fs = Stream_New(NULL, SrcSize + 7 + (SrcSize / ZGFX_SEGMENTED_MAXSIZE + 1) * 4);
改为
fs = Stream_New(NULL, SrcSize + 7 + (SrcSize / ZGFX_SEGMENTED_MAXSIZE + 1) * 5);
}每个RDP_DATA_SEGMENT除3pdu负载外，会有4字节的size和1字节的bulkData.header。
