socket流程

ancientcc

几个关于socket库的结论。

  • 基于同一个socket上的操作必须放在同一个线程，包括创建、连接、读、写、关闭。——如何快速得出这结论？TCPSocketWin有个thread_checker_成员，执行操作时会要求DCHECK_CALLED_ON_VALID_THREAD(thread_checker_)。
  • 只支持异步方式，当操作返回值是ERR_IO_PENDING，表示此次是异步返回。
  • 如果Connect/Read/Write返回ERR_IO_PENDING，在没触发下次连接完成/可读/可写事件前，禁止再次调用Connect/Read/Write。——如何快速得出这结论？像TCPSocketWin::Read首先会要求core_->read_iobuffer_必须是nullptr，一次触发了ERR_IO_PENDING的异步读会把read_iobuffer_设为有效值，此个异步读的后半部完成后，read_iobuffer_恢复到nullptr。

一、异步（Async/Unblock/Overlapped）

以Windows为例，描述Chromium如何实现异步。

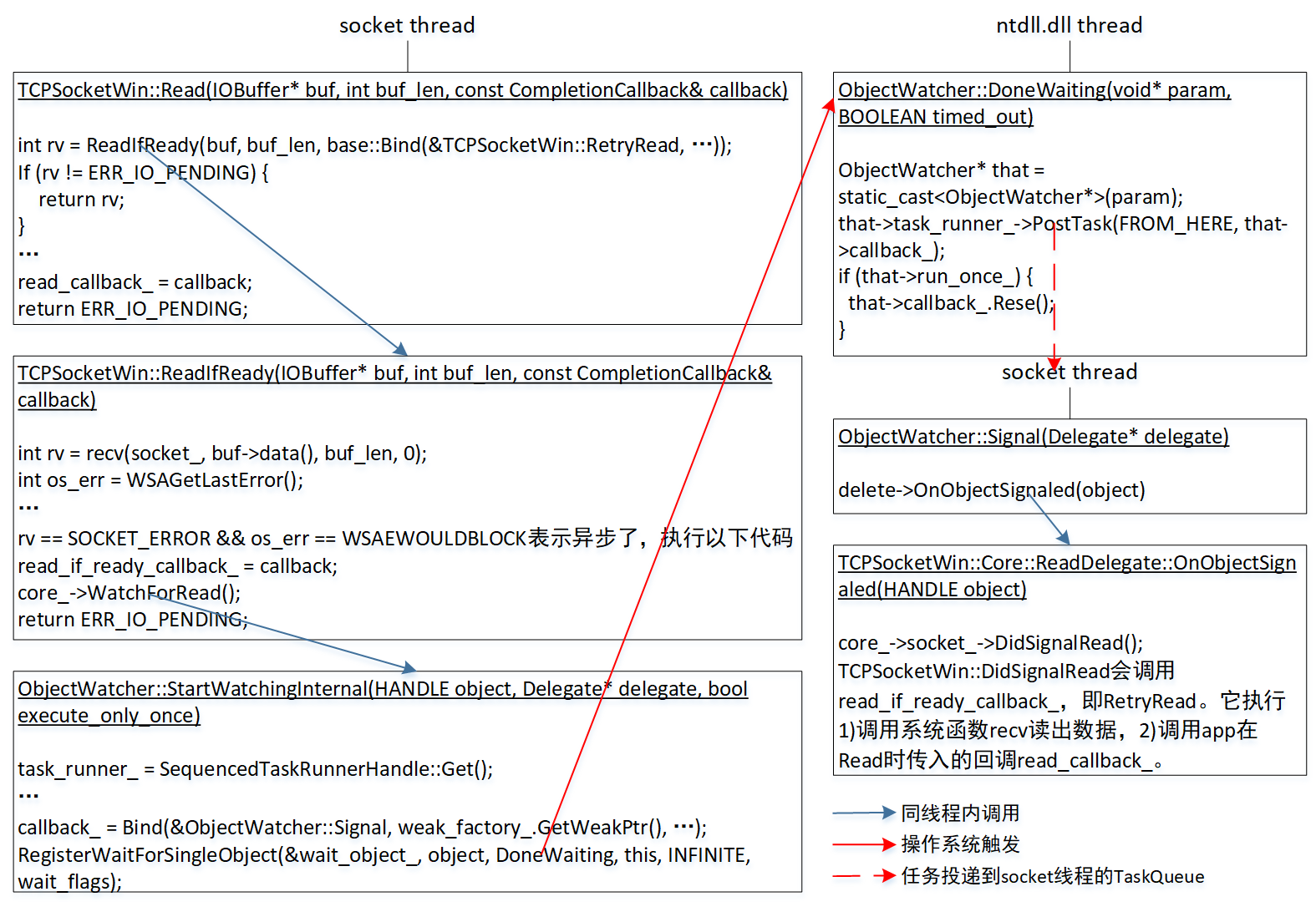

图3 Windows下的异步实现
  1. app在socket线程调用socket库的api：Read。buf、len是和收到数据后要放到缓冲区相关的两个参数。callback是发生异步时，recv读出数据后要调用的函数，它会保存到变量read_callback_。如果此次是同步读出，不会调用这函数。
  2. Read调用内部函数ReadIfReady，ReadIfReady也须要一个回调函数作为参数，值是RetryRead，它会保存到变量read_if_ready_callback_。
  3. ReadIfReady调用系统api：recv。在Windows，recv返回SOCKET_ERROR、并且WSAGetLastError返回WSAEWOULDBLOCK，表示发生异步了。接下调用core_->WatchForRead()。
  4. WatchForRead会调用ObjectWatcher::StartWatchingInternal。后者执行三个操作，1）调用SequencedTaskRunnerHandle::Get()得到本线程的TaskRunner，赋给task_runner_，后面要用它把运行环境从ntdll.dll线程转到socket线程。2）把ObjectWatcher::Signal赋给callback_。3）调用系统api：RegisterWaitForSingleObject，等待操作系统完成此次异步读。对RegisterWaitForSingleObject中参数，回调设的是DoneWaiting。等待时间设INFINITE，即无限等待，app想中止等待，只能通过关闭这个socket。——至此TCPSocketWin::Read结束了，返回值ERR_IO_PENDING。
  5. 将来某个时刻，系统检测到这个socket上的异步读完成，调用ObjectWatcher::DoneWaiting。运行DoneWaiting是系统内部线程（ntdll.dll），为便于后续处理，立即向task_runner_投递任务callback_，即ObjectWatcher::Signal。
  6. 上面已说过，task_runner_是socket线程的TaskRunner，于是转为在socket线程执行ObjectWatcher::Signal，它基本等同调用ReadDelegate::OnObjectSignaled。
  7. OnObjectSignaled调用TCPSocketWin::DidSignalRead，后者调用read_if_ready_callback_，即RetryRead。RetryRead执行两个操作，1）调用系统函数recv读出数据，2）调用app在Read时传入的回调read_callback_。——至此操作转入app在Read时传入的回调，运行环境是socket线程。

二、让代码同时支持同步和异步

不论是Connect，还是Read、Write，它们都有可能异步（ERR_IO_PENDING）或同步返回（非ERR_IO_PENDING），代码要同时支持这两种情况。

<chromium>/net/socket/transport_client_socket_pool.cc
int TransportConnectJob::DoLoop(int result) {
  DCHECK_NE(next_state_, STATE_NONE);

  int rv = result;
  do {
    State state = next_state_;
    next_state_ = STATE_NONE;
    switch (state) {
      case STATE_RESOLVE_HOST:
        DCHECK_EQ(OK, rv);
        rv = DoResolveHost();
        break;
      case STATE_RESOLVE_HOST_COMPLETE:
        rv = DoResolveHostComplete(rv);
        break;
      case STATE_TRANSPORT_CONNECT:
        DCHECK_EQ(OK, rv);
        rv = DoTransportConnect();
        break;
      case STATE_TRANSPORT_CONNECT_COMPLETE:
        rv = DoTransportConnectComplete(rv);
        break;
      default:
        NOTREACHED();
        rv = ERR_FAILED;
        break;
    }
  } while (rv != ERR_IO_PENDING && next_state_ != STATE_NONE);

  return rv;
}

TransportConnectJob用一个状态机描述连接过程，DoTransportConnect负责连接向一个ip地址，以它为例看代码是如何同时支持同步和异步。

void TransportConnectJob::OnIOComplete(int result) {
	result = DoLoop(result);
	if (result != ERR_IO_PENDING) {
		...
	}
}

int TransportConnectJob::DoTransportConnect() {
	next_state_ = STATE_TRANSPORT_CONNECT_COMPLETE;
	...
	transport_socket_ = client_socket_factory_->CreateTransportClientSocket(addresses_, ...);
	...
	int rv = transport_socket_->Connect(base::Bind(&TransportConnectJob::OnIOComplete, base::Unretained(this)));
	return rv;
}

DoTransportConnect调用Connect，当Connect是同步返回时，即0。回到上层TransportConnectJob::DoLoop，满足while继续循环条件“rv != ERR_IO_PENDING && next_state_ != STATE_NONE”，于是进入下一状态STATE_TRANSPORT_CONNECT_COMPLETE。

当Connect是异步返回时，即ERR_IO_PENDING。回到上层TransportConnectJob::DoLoop，不再满足while继续循环条件，DoLoop以ERR_IO_PENDING退出。将来某个时刻，系统检测到这个socket上的异步连接完成，Connect时设的回调TransportConnectJob::OnIOComplete被调用，后者调用DoLoop，于是也和同步时一样，进入下一状态STATE_TRANSPORT_CONNECT_COMPLETE。

如何让代码同时支持同步和异步？为方便定义几个术语。

  • 行为例程。执行该状态下特定行为的操作叫行为例程，对应DoTransportConnect。
  • 完成例程。异步完成后调用的操作叫完成例程，对应TransportConnectJob::OnIOComplete。
  • 网络操作。行为例程中，可能产生同步、异步结果的操作叫网络操作。不是所有这类操作都和网络有关，用这名称只是为代指。对应transport_socket_->Connect。
  • 后绪操作。在行为例程中，执行网络操作后如果还有操作，那些称为后绪操作。后绪操作也可能出现在完成例程。DoTransportConnect中没有后绪操作。
  • 结束状态。定义的状态往往是成对出现，像STATE_TRANSPORT_CONNECT和STATE_TRANSPORT_CONNECT_COMPLETE，后面带有_COMPLETE后缀的称为结束状态。以下会用xxx_COMPLETE表示结束状态。

以下是建议。

  • 用一个状态机，DoLoop处理这个状态机。
  • DoLoop中的while循环使用条件：rv != ERR_IO_PENDING && next_state_ != STATE_NONE。switch前执行“next_state_ = STATE_NONE”，原因见后面的“结束状态”。
  • next_state_。初始值是STATE_NONE，一旦要开始DoLoop，必须设置为新值。
  • 两种result。第一种是表示网络操作的执行结果，它不总是类似net::OK，ERR_IO_PENDING表示网络状态的值，像Read成功时会是读到的字节数。它会出现在三个地方，1）完成例程的输入参数。2）后绪操作输入参数。第二种是统一表示状态的值。它会出现在三个地方。1）后绪操作的返回结果。2）DoLoop的输入参数。3）行为例程的返回值。两种result很大部分值是一致的，转换这个操作在后绪操作中执行。
  • 行为例程。细分为三个任务。1）设置next_state_到新值。即不论内中操作是同步还是异步，next_state_都要进入新状态。2）执行网络操作，当中要挂接完成列程。3）是同步返回时，有“后绪操作”的要执行。是异步返回时，表示后续任务得触发异步完成才能处理了，不执行“后绪操作”，改放在完成例程去执行。
  • 完成例程。细分为三个任务。1）判断输入参数result，理论上不可能是ERR_IO_PENDING，如果是啥都不做，不是ERR_IO_PENDIN时执行后面操作。2）执行“后绪操作”。3）调用DoLoop，参数就是result。
  • 后绪操作。后绪操作会有一个输入参数result，表示网络操作的结果。1）判断result，若是错误要采取相应操作，像断开连接，并向上返回。2）具体动作。像read到数据了，处理这些数据。3）转换返回值。经过后绪操作后，返回值将统一变成表示“状态”的值，像read/write表示收到字节数的要转为OK。
  • 结束状态。1）在分工上，xxx执行带网络操作的行为例程，xxx_COMPLETE执行处理xxx的执行结果。结束状态中往往没有网络操作，但会有一个表示xxx执行结果的输入参数result，在read/write时，result不是表示字节数，而是用OK表示了。2）结束状态时行为例程的操作：首先判断result是否是OK，不是OK就返回。然后修改next_state_到下一状态。3）增加结束状态的一个目的是为处理xxx时发生的错误。xxx的行为例程在处理网络操作前，已经把next_state设为不是STATE_NONE，一旦网络操作发生错误，即此时result不是ERR_IO_PENDING、且next_stte不是STATE_NONE，导致退不出DoLoop中的while循环。有了结束状态后，result会传给结束状态时的行为例程，它发现result不是OK，就向DoLoop返回，且此时next_state是STATE_NONE，于是退出了DoLoop的while循环。
发布于 2022-04-17 08:41:38
