- lua存在三类函数,大类都是LUA_TFUNCTION,变体分别是LUA_VLCL(Lua closure)、LUA_VLCF(light C function)、LUA_VCCL(C closure)。
- Lua脚本函数(LUA_VLCL)。用lua脚本写的函数。运行时需要闭包LClosure,函数原型Proto。
- 轻量C函数(LUA_VCCL)。用C写,没有上值。运行时不须要闭包,函数原型lua_CFunction。
- C闭包函数(LUA_VLCF)。用C写,有上值。运行时需要闭包CClosure,函数原型lua_CFunction。
函数在Lua里也是一种变量,但是它却很特殊,能存储执行语句和被执行,本章主要描述Lua是怎么实现这种函数的。
闭包是由函数和其相关引用环境(上值)组成的实体。可能有点抽象,下面详细说明:

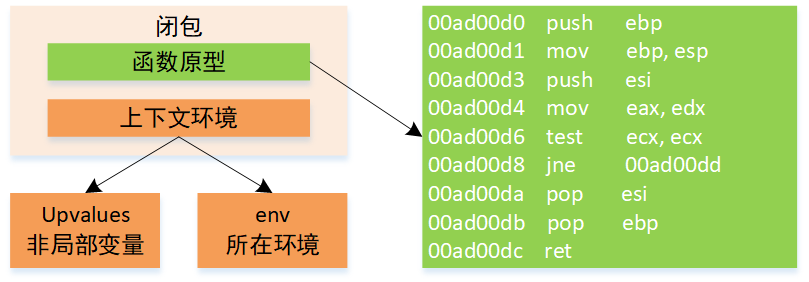

一、闭包的组成

闭包主要由以下2个元素组成:
- 函数原型:上图意在表明是一段可执行代码。在Lua中可以是lua_CFunction,也可以是lua自身的虚拟机指令。
- 上下文环境:在Lua里主要是Upvalues和env,下面会有说明Upvalues和env。 在Lua里,我们也从闭包开始,逐步看出整个结构模型,下面是Closure的数据结构。<lua>/lobject.h
<lua>/lobject.h ------ #define ClosureHeader \ CommonHeader; lu_byte nupvalues; GCObject *gclist typedef struct CClosure { ClosureHeader; lua_CFunction f; TValue upvalue[1]; /* list of upvalues */ } CClosure; typedef struct LClosure { ClosureHeader; struct Proto *p; UpVal *upvals[1]; /* list of upvalues */ } LClosure; typedef union Closure { CClosure c; LClosure l; } Closure;
不难发现,Lua的闭包分成2类,一类是CClosure,即C函数的闭包。另一类是LClosure,是lua脚本函数的闭包。下面先讨论2者都有的相同部分ClosureHeader:
- CommonHeader:和与TValue中的GCHeader能对应起来的部分
- isC:是否CClosure
- nupvalues:外部对象个数
- gclist:用于GC销毁,超出本章话题,在GC章节将详细说明
- env:函数的运行环境,下面会有补充说明
对于CClosure数据结构(C闭包函数):
- lua_CFunction f:函数指针,指向自定义的C函数
- TValue upvalue[1]:C的闭包中,用户绑定的任意数量个upvalue
对于LClosure数据结构(Lua脚本函数):
- Proto *p:Lua的函数原型,在下面会有详细说明
- UpVal *upvals:Lua的函数upvalue,这里的类型是UpVal,这个数据结构下面会详细说明,这里之所以不直接用TValue是因为具体实现需要一些额外数据。
二、闭包的UpVal实现
转自lua数据结构--闭包。未核对,当中有错误。留着只是为将来做参数。
究竟什么是UpVal呢?先来看看代码:
function FunA(a) local c = 10 function FuncB(b) return a + b + c end return FuncB end local testA = FuncA(3) local testB = testA(5)
分析一下上面这段代码,最终testB的值显然是3+5+10=18。当调用testA(5)的时候,其实是在调用FuncB(5),但是这个FuncB知道a = 3,这个是由FuncA调用时,记录到FuncB的外部变量,我们把a和c称为FuncB的upvalue。那么Lua是如何实现upvalue的呢? 以上面这段代码为例,从虚拟机的角度去分析实现流程:
2.1 FuncA(3)执行流程
- 把3这个常量放到栈顶,执行FuncA

虚拟机操作:(帮助理解,与真实值有差别)
LOADK top 3 //把3这个常量放到栈顶 CALL top FuncA nresults //调用对应的FuncA函数
- 虚拟机的pc已经在FuncA里面了,FuncA中的局部变量都是放到栈中的,所以第一句loacl c = 10是把10放到栈顶(这里假设先放到栈顶简化一些复杂细节问题,下同)

虚拟机操作:
LOADK top 10 //local c = 10

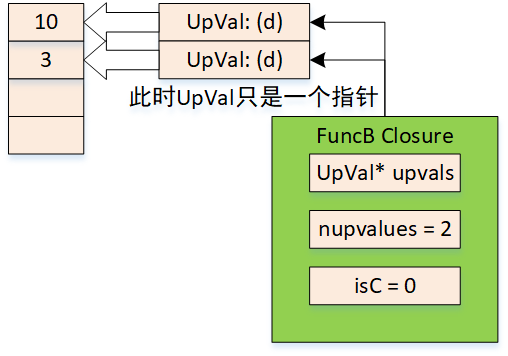

- 遇到Function FuncB这个语句,会生成FuncB的闭包,这个过程同时会绑定upval到这个闭包上,但这是值还在栈上,upval只是个指针。

上面生成一个闭包之后,因为在Lua里,函数也是一个变量,上面的语句等价于local FuncB = function() … end,所以也会生成一个临时的FuncB到栈顶。
虚拟机操作:
NEWCLOSURE // 寄存器指定的位置就是栈顶,用来存储生成的FuncB Closure,是一上个闭包,就是FuncB的闭包 GETUPVAL // FuncB闭包的upvals添加一个指针指向d GETUPVAL // FuncB闭包的upvals添加一个指针指向c

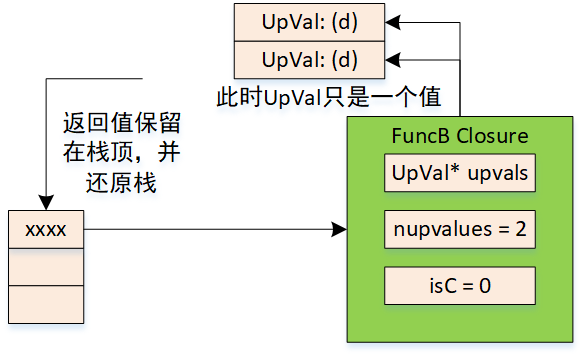

- 最后return FuncB,就会把这个闭包关闭并返回出去,同时会把所有的upval进行unlink操作,让upval本身保存值。

虚拟机操作:
RETURN r // 不嫌脏闭包关闭并退出,清栈并把返回值r放到栈顶
2.2 FuncB的执行过程
到了FuncB执行的时候,参数b=5已经放到栈顶,然后执行FuncB。语句比较简单和容易理解,return a+b+c 虚拟机操作如下:
GETUPVAL // 获了当前闭包(FuncB)的 LOADK // 把栈顶的值 ADD GETUPVAL ADD RETURN // 闭包关闭,把ra的值放到栈顶后返回
到这里UpVal的创建和使用也在上面给出事例说明,总结一下UpVal的实现:
- UpVal是在函数闭包生成的时候(运行到function时)绑定的。
- UpVal在闭包还没关闭前(即函数返回前),对栈的引用,这样做的目的是可以在函数里修改对应的值从而修改UpVal的值,比如:
function funcA() local d = 10 function funcB() return d end d = 100 local testB = funcB() return funcB end
在上面的例子中,testB = 100。因为函数还没有关闭,所以在funcB查找UpVal会找到对应修改后引用。
- 闭包关闭后(即函数退出后),UpVal不再是指针,而是值。 知道UpVal的原理后,就只需要简要叙述一下UpVal的数据结构。
<lua>/lobject.h ------ typedef struct UpVal { CommonHeader; lu_byte tbc; /* true if it represents a to-be-closed variable */ TValue *v; /* points to stack or to its own value */ union { struct { /* (when open) */ struct UpVal *next; /* linked list */ struct UpVal **previous; } open; TValue value; /* the value (when closed) */ } u; } UpVal;
- CommHeader: UpVal也是可回收的类型,一般有的CommHeader也会有
- TValue* v:当函数打开时是指向对应stack位置值,当关闭后则指向自己
- TValue value:函数关闭后保存的值
- UpVal* prev、UpVal* next:用于GC,全局绑定的一条UpVal回收链表
三、函数原型
之前说的,函数原型是表明一段可执行的代码或者操作指令。在绑定到Lua空间的C闭包函数,函数原型就是lua_CFunction的一个函数指针,指向用户绑定的C函数。下面描述一下Lua脚本函数的函数原型,即Proto数据结构。
引用内容:
<lua>/lobject.h ------ typedef struct Proto { CommonHeader; lu_byte numparams; /* number of fixed (named) parameters */ lu_byte is_vararg; lu_byte maxstacksize; /* number of registers needed by this function */ int sizeupvalues; /* size of 'upvalues' */ int sizek; /* size of 'k' */ int sizecode; int sizelineinfo; int sizep; /* size of 'p' */ int sizelocvars; int sizeabslineinfo; /* size of 'abslineinfo' */ int linedefined; /* debug information */ int lastlinedefined; /* debug information */ TValue *k; /* constants used by the function */ Instruction *code; /* opcodes */ struct Proto **p; /* functions defined inside the function */ Upvaldesc *upvalues; /* upvalue information */ ls_byte *lineinfo; /* information about source lines (debug information) */ AbsLineInfo *abslineinfo; /* idem */ LocVar *locvars; /* information about local variables (debug information) */ TString *source; /* used for debug information */ GCObject *gclist; } Proto;
- CommonHeader:Proto也是需要回收的对象,也会有与GCHeader对应的CommonHeader
- TValue* k:函数使用的常量数组,比如local d = 10,则会有一个10的数值常量。sizek指示该数组长度。
- Instruction *code:虚拟机指令码数组
- Proto **p:函数里定义的函数的函数原型,比如funcA里定义了funcB,在funcA的5. Proto中,这个指针的[0]会指向funcB的Proto
- int *lineinfo:主要用于调试,但不是此个操作码所在行号,而是此个操作码所在行号减去上一个操作码所在行号
- LocVar *locvars:主要用于调试,记录每个本地变量的名称和作用范围
- Upvaldescg **upvalues:记录运行该函数时要用到的upvalues
- TString *source:用于调试,函数来自哪个脚本文件,如“@t1.lua”
- sizeupvalues: upvalues数组长度
- sizek:常量数组(k)长度
- sizecode:code数组长度
- sizelineinfo:lineinfo数组长度
- sizep:p数组长度
- sizelocvars:locvars数组长度
- linedefined:函数定义起始行号,即“function”这个关键字所在行号
- lastlinedefined:函数结束行号,即“end”这个关键字所在行号
- gclist:用于回收
- numparams:参数个数
- is_vararg:是否参数是”…”(可变参数传递)
- maxstacksize:执行此个函数须要的栈单元数。前面的b个栈单元用于存储函数的固定参数。参数是可变时,不包括可变部分。
Proto的所有参数都是在语法分析和中间代码生成时获取的,相当于编译出来的汇编码一样是不会变的,动态性是在Closure中体现。
四、闭包运行环境
在前面说到的闭包数据结构中,有一个成员env,是一个Table*指针,用于指向当前闭包运行环境的Table。
什么是闭包运行环境呢?以下面代码举例:
function funcA() d = 20 // 在运行环境的table中设置d变量,即env["d"] = 20 local d = 50 // 在本地创建一个变量叫d local c = d // 由于创建了本地主量d,所以会在本地读取d变量 end
上面代码中的d = 20,其实就是在环境变量中取env[“d”],所以env一定是个table,而当定义了本地变量之后,之后的所有变量都对从本地变量中操作。
五、 函数调用信息
函数调用相当于一个状态信息,每次函数调用都会生成一个状态,比如递归调用,则会有一个栈去记录每个函数调用状态信息,比如说下面这段没有意义的代码:
function funcA() funcA() end

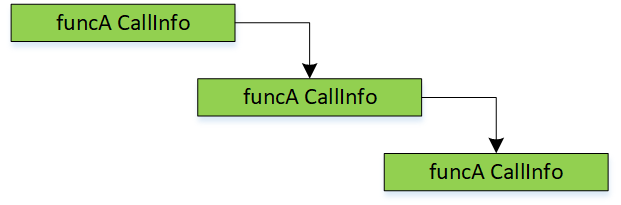

那么每次调用将会生成一个调用状态信息,上面代码会无限生成下去:

究竟一个CallInfo要记录哪些状态信息呢?下面来看看CallInfo的数据结构:
<lua>/lstate.h ------ typedef struct CallInfo { StkId func; /* function index in the stack */ StkId top; /* top for this function */ struct CallInfo *previous, *next; /* dynamic call link */ union { struct { /* only for Lua functions */ const Instruction *savedpc; volatile l_signalT trap; int nextraargs; /* # of extra arguments in vararg functions */ } l; struct { /* only for C functions */ lua_KFunction k; /* continuation in case of yields */ ptrdiff_t old_errfunc; lua_KContext ctx; /* context info. in case of yields */ } c; } u; union { int funcidx; /* called-function index */ int nyield; /* number of values yielded */ struct { /* info about transferred values (for call/return hooks) */ unsigned short ftransfer; /* offset of first value transferred */ unsigned short ntransfer; /* number of values transferred */ } transferinfo; } u2; short nresults; /* expected number of results from this function */ unsigned short callstatus; } CallInfo;
- Instruction *savedpc:如果这个调用被中断,则用于记录当前闭包执行到的pc位置
- nresults:返回值个数,-1为任意返回个数
- tailcalls:用于调试,记录尾调用次数信息,关于尾调用下面会有详细解释

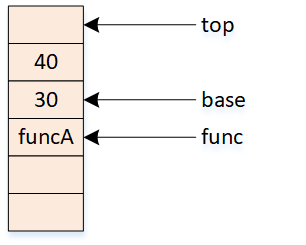

- func、top:另有一个常用变量base,它总是func+1。如下:

六、函数调用的栈操作
上面描述的CallInfo信息,具体整个流程是怎么走的,结合下面代码详细地叙述整个调用过程,栈是怎么变化的:
function global() function funcA(a, b) return a + b + 10 end functionA(30, 40) end
global()、funcA()内中是什么虚拟机指令见“lua脚本函数原型Proto,示例”。假设现在走到了funcA(30, 40)这个语句,在执行前已经存在了global这个闭包和funcA这个闭包,在调用global这个闭包时,已经生成了一个global的CallInfo。

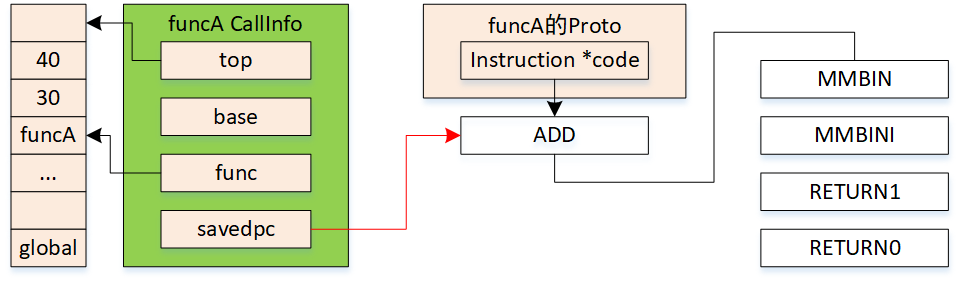

6.1 函数调用的栈操作:(OP_CALL)
6.3 luaV_execute、luaD_precall、luaD_poscall有对相关函数注释。

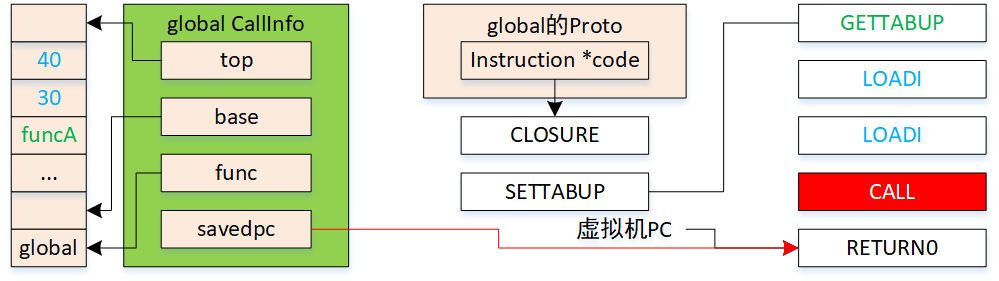

1、lua虚拟机(VM)依次把被调函数funcA的闭包压栈(GETTABUP),参数压栈(LOADI、LOADI),调用funcA(OP_CALL)。执行这些指令不会跳出luaV_execute内的for循环。
2:L->top = ra + b。ra = base+GETARG_A(i),指向此次指令受影响的栈单元。对OP_CALL,就就funcA所在的栈单元。b是参数个数。
3:ci->u.l.savedpc = pc。存储执行完被调函数funcA后,继续执行的是哪条pc。ci是调用函数的CallInfo,这个savedpc用于后面的执行OP_RETURN时。

4:ci = next_ci(L)。从内存分配出sizeof(CallInfo)字节的内存块,用于存储此次调用的CallInfo,并填写此次的调用信息。
- ci->nresults = nresults。
- ci->u.l.savedpc = p->code。被调函数funcA的第一条指令保存到savedpc,后绪startfunc将用此个savedpc更新VM pc。
- ci->top = func + 1 + fsize。fsize值是maxstacksize。maxstacksize是执行此个函数须要的栈单元数,其前面b个栈单元用于存储参数。OP_CALL后,ci->top = func + 1 + p->maxstacksize。但L->top指向的是L->top = ra + b。
- ci->func = func。
5:L->ci = ci。L->ci指向当前函数的CallInfo,接下要认为被调函数是当前函数。

6:goto startfunc。跳出for循环,从startfunc入口开始执行。

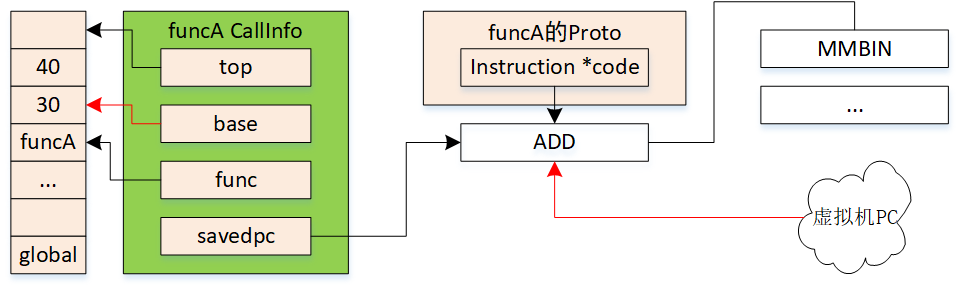

7:pc = ci->u.l.savedpc。ci指的是被调函数,pc指向被调函数Proto的第一条指令,即faucA的第一条指令:ADD。
8:base = ci->func + 1。base总是指向ci->func+1。

9:进入for循环,VM开始执行被调函数funcA。
6.2 函数返回的栈操作:(OP_RETURN)
6.3 luaV_execute、luaD_precall、luaD_poscall有对相关函数注释。
1:n = GETARG_B(i) - 1。n是被调函数的返回值个数,即后绪的nres。
2:L->ci = ci->previous。

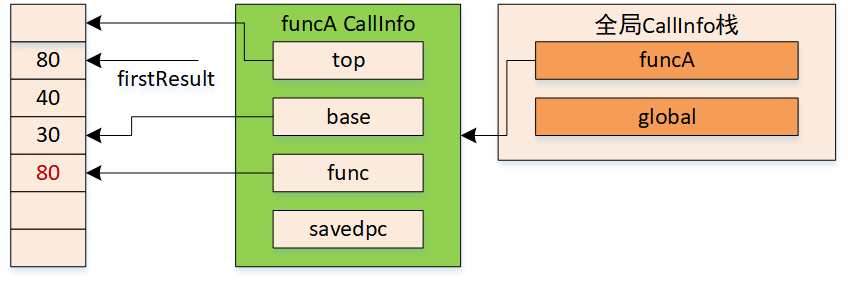

3:moveresults(L, ci->func, nres, ci->nresults)。引入一个变量firstresult:firstresult = L->top - nres。把firstresult开始的nres个栈单元移动到ci->func开始的nres个单元。注意,此处的ci还是被调函数funcA的CallInfo,ci->func就是之前存放着funcA的栈单元。对要复制内容,示例就一个返回值:80。

4:ci = ci->previous。虽然funcA的CallInfo没被内存回收,但此次调用已结束,后面不会用到它了。
5:goto returning。跳出for循环,从returning入口开始执行。

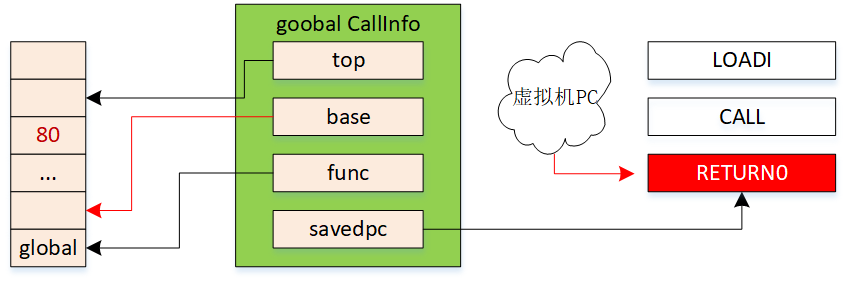

6:pc = ci->u.l.savedpc。ci指的是调用函数,pc会调用函数OP_CALL的下一条指令。并还原虚拟机pc到global的savedpc和栈信息。
8:base = ci->func + 1。base恢复到调用函数的ci->func+1。

9:进入for循环,——至此VM执行调用函数OP_CALL的下一条指令。
6.3 luaV_execute、luaD_precall、luaD_poscall
void luaV_execute (lua_State *L, CallInfo *ci) { LClosure *cl; TValue *k; StkId base; const Instruction *pc; int trap; #if LUA_USE_JUMPTABLE #include "ljumptab.h" #endif // 执行一些指令后,像OP_CALL、OP_TAILCALL,不是继续for内继续循环,而是跳到startfunc。 // 跳到startfunc一个目的是要让更新pc不是简单的+1,而是获取自ci->u.l.savedpc。 startfunc: trap = L->hookmask; returning: /* trap already set */ cl = clLvalue(s2v(ci->func)); k = cl->p->k; // 此处是给VM-pc赋初值。这里分两种情况,1)startfunc时,ci指的是被调函数,pc会是被调函数Proto的第一条指令。 // 2)returning时,ci指的是调用函数,pc会是调用函数Proto中OP_CALL后的那条指令。 pc = ci->u.l.savedpc; if (trap) { if (pc == cl->p->code) { /* first instruction (not resuming)? */ if (cl->p->is_vararg) trap = 0; /* hooks will start after VARARGPREP instruction */ else /* check 'call' hook */ luaD_hookcall(L, ci); } ci->u.l.trap = 1; /* assume trap is on, for now */ } // base总是指向ci->func+1,因为它对在栈中定位非常重要,低版本lua还把它定义为CallInfo的一个字段。 base = ci->func + 1; /* main loop of interpreter */ for (;;) { Instruction i; /* instruction being executed */ StkId ra; /* instruction's A register */ // vmfetch执行两个操作,1)让i指示当前要执行的指令,2)让ra指向此次指令受影响的栈单元 // i = *(pc++); // ra = base+GETARG_A(i) vmfetch(); lua_assert(base == ci->func + 1); lua_assert(base <= L->top && L->top < L->stack_last); /* invalidate top for instructions not expecting it */ lua_assert(isIT(i) || (cast_void(L->top = base), 1)); vmdispatch (GET_OPCODE(i)) { .. vmcase(OP_CALL) { CallInfo *newci; int b = GETARG_B(i); int nresults = GETARG_C(i) - 1; if (b != 0) /* fixed number of arguments? */ L->top = ra + b; /* top signals number of arguments */ /* else previous instruction set top */ // savepc的目的是把pc存储在ci->u.l.savedpc。通过vmfetch,此时pc指向OP_CALL后的那条指令。 // ci->u.l.savedpc = pc savepc(L); /* in case of errors */ if ((newci = luaD_precall(L, ra, nresults)) == NULL) { // 返回值NULL,意味被调函数是轻量C函数、或C闭包函数。 // 对这两类函数,能执行到这里意味着已执行完被调函数, // VM应该执行的下一条指令是OP_CALL后的下一条指令,因而不必改pc updatetrap(ci); /* C call; nothing else to be done */ } else { /* Lua call: run function in this same C frame */ ci = newci; ci->callstatus = 0; /* call re-uses 'luaV_execute' */ // 被调函数是lua脚本函数,跳到startfunc,让VM pc会是被调函数Proto的第一条指令。 goto startfunc; } vmbreak; } ... vmcase(OP_RETURN) { int n = GETARG_B(i) - 1; /* number of results */ int nparams1 = GETARG_C(i); if (n < 0) /* not fixed? */ n = cast_int(L->top - ra); /* get what is available */ savepc(ci); if (TESTARG_k(i)) { /* may there be open upvalues? */ if (L->top < ci->top) L->top = ci->top; luaF_close(L, base, CLOSEKTOP, 1); updatetrap(ci); updatestack(ci); } if (nparams1) /* vararg function? */ ci->func -= ci->u.l.nextraargs + nparams1; L->top = ra + n; /* set call for 'luaD_poscall' */ // luaD_poscall有两个任务。 // 1)L->ci = ci->previous。 // 2)moveresults(L, ci->func, nres, ci->nresults)。在栈中移动被调函数的n个返回值。 luaD_poscall(L, ci, n); updatetrap(ci); /* 'luaD_poscall' can change hooks */ goto ret; } vmcase(OP_RETURN1) { ... ret: /* return from a Lua function */ if (ci->callstatus & CIST_FRESH) { // 进入此处,意味着是C调用lua脚本函数。参考ldo.c中的ccall(...)。 return; /* end this frame */ } else { // luaD_poscall改的是L->ci,此处改ci。 ci = ci->previous; // OP_CALL已经把调用函数ci的savedpc指向OP_CALL的下一条指令。 // returning时,ci指的是调用函数,pc会是调用函数Proto中OP_CALL后的那条指令 goto returning; /* continue running caller in this frame */ } } ... } } } CallInfo *luaD_precall (lua_State *L, StkId func, int nresults) { lua_CFunction f; retry: switch (ttypetag(s2v(func))) { case LUA_VCCL: /* C closure */ f = clCvalue(s2v(func))->f; goto Cfunc; case LUA_VLCF: /* light C function */ f = fvalue(s2v(func)); Cfunc: { int n; /* number of returns */ CallInfo *ci; checkstackGCp(L, LUA_MINSTACK, func); /* ensure minimum stack size */ // next_ci注释见“case LUA_VLCL”部分。 L->ci = ci = next_ci(L); ci->nresults = nresults; ci->callstatus = CIST_C; ci->top = L->top + LUA_MINSTACK; ci->func = func; lua_assert(ci->top <= L->stack_last); if (L->hookmask & LUA_MASKCALL) { int narg = cast_int(L->top - func) - 1; luaD_hook(L, LUA_HOOKCALL, -1, 1, narg); } lua_unlock(L); // 不论C闭包函数,还是轻量C函数,函数原型都是lua_CFunction,执行这个f。 n = (*f)(L); /* do the actual call */ // 到此已执行完被调函数。 lua_lock(L); api_checknelems(L, n); luaD_poscall(L, ci, n); // C闭包函数、轻量C函数,luaD_precall返回NULL。 return NULL; } case LUA_VLCL: { /* Lua function */ CallInfo *ci; Proto *p = clLvalue(s2v(func))->p; int narg = cast_int(L->top - func) - 1; /* number of real arguments */ int nfixparams = p->numparams; int fsize = p->maxstacksize; /* frame size */ checkstackGCp(L, fsize, func); // #define next_ci(L) (L->ci->next ? L->ci->next : luaE_extendCI(L)) // L->ci是调用的函数的CallInfo,当它存在next时,next_ci并不是“完全”使用该ci, // 只是用它已分配的sizeof(CallInfo)字节内存块,免得再次分配而已。 L->ci = ci = next_ci(L); // next_ci已从内存分配出sizeof(CallInfo)字节的内存块,接下填写此次的调用信息。 ci->nresults = nresults; // 调用函数的第一条指令保存到savedpc,后绪startfunc将用此个savedpc更新VM pc。 ci->u.l.savedpc = p->code; /* starting point */ // maxstacksize是执行此个函数须要的栈单元数,其前面b个栈单元用于存储参数。 // OP_CALL后,ci->top = func + 1 + p->maxstacksize。但L->top指向的是L->top = ra + b。 ci->top = func + 1 + fsize; ci->func = func; L->ci = ci; for (; narg < nfixparams; narg++) setnilvalue(s2v(L->top++)); /* complete missing arguments */ lua_assert(ci->top <= L->stack_last); // 对lua脚本函数,luaD_precall返回被调函数的CallInfo。 return ci; } default: { /* not a function */ checkstackGCp(L, 1, func); /* space for metamethod */ luaD_tryfuncTM(L, func); /* try to get '__call' metamethod */ goto retry; /* try again with metamethod */ } } } void luaD_poscall (lua_State *L, CallInfo *ci, int nres) { if (L->hookmask) L->top = rethook(L, ci, L->top - nres, nres); // 恢复L->ci,让指回调用函数。 L->ci = ci->previous; /* back to caller */ /* move results to proper place */ // 把firstresult(L->top - nres)开始的nres个栈单元移动到ci->func开始的nres个单元。 moveresults(L, ci->func, nres, ci->nresults); }
七、尾调用(TAILCALL)
转自https://www.cnblogs.com/freebird92/p/6761970.html。未核对,当中有错误。留着只是为将来做参考。
function Recursion(a) if a == 1 then return 1 end return Recursion(a - 1) + 1 end
如果是Recursion(10)的话,能正确计算出1+2 * 10的值,但是如果是Recursion(20000),这样毫无疑问会导致stack overflow。
就像上一节说到的,每个递归调用会生成一个CallInfo,全局CallInfo栈的大小是有限的,基于乘2增长可以知道lua栈最大深度是16834(2^14):
<lua>/luaconf.h ------ (Lua5.0.4已没有这个宏定义) #define LUAI_MAXCALLS 20000
尾调用是一种对函数解释的优化方法,对于上面代码,改造成下面代码后,则不会出现stack overflow:
function Recursion(n, a) if n == 1 then return n + 1 end if a == nil then n = a end return Recursion(n - 1, a + n) end
上面的Recursion方法不会出现stack overflow错误,也能顺利算出Recursion(20000) = 200010000。尾调用的使用方法十分简单,就是在return后直接调用函数,不能有其它操作,这样的写法即会进入尾调用方式。
那究竟lua是如何实现这种尾调用优化的呢?尾调用是在编译时分析出来的,有独立的操作码OP_TAILCALL,在虚拟机中的执行代码在lvm.c 603-634,具体原理如下:
1)首先像普通调用一样,准备调用Recursion函数

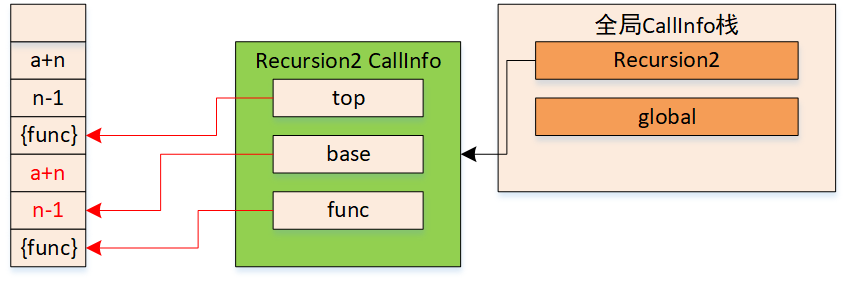

2)关闭Recursion1的调用状态,把Recursion2的对应栈数据下移,然后重新执行

本质优化思想:先关闭前一个函数,销毁CallInfo,再调用新的CallInfo,这样就会避免全局CallInfo栈溢出。
八、总结
本文讨论了闭包、UpVal、函数原型、环境、栈操作、尾调用等相关知识,基本上把大部分的知识点和细节也囊括了,另外还有2大块知识:函数原型的生成和闭包GC可能迟些再分享。
